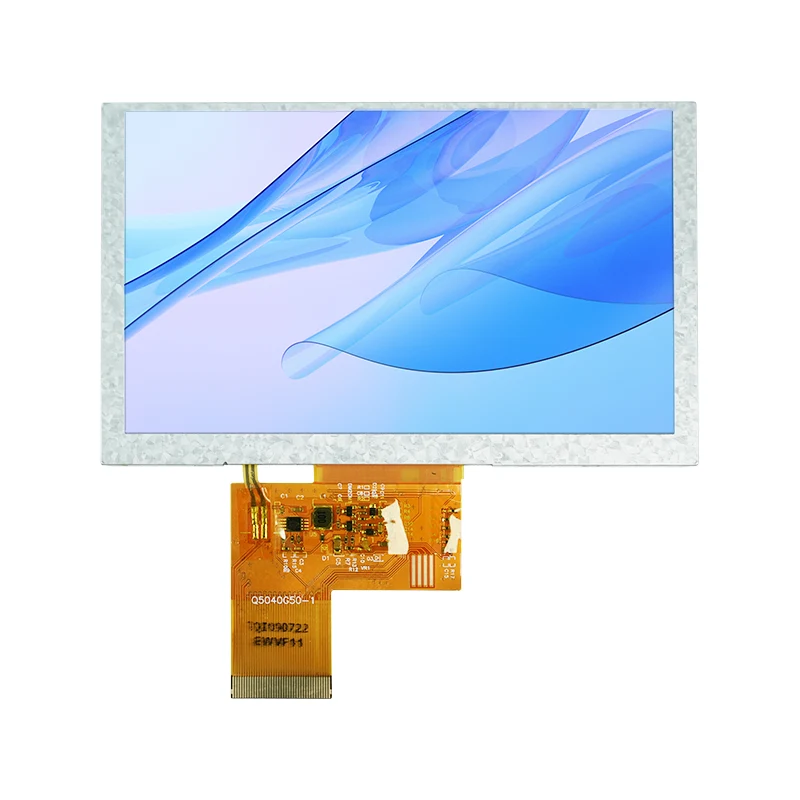

Display LCD TFT inteligente: um guia prático desde a seleção até a implantação do desenvolvimento

Em sistemas embarcados e design de interação homem-máquina, oVisor LCD TFT inteligentenão é mais apenas um “componente de exibição” – é um fator crítico que determina a experiência do usuário e o sucesso do produto. Esteja você desenvolvendo uma IHM industrial, um painel de controle residencial inteligente ou um dispositivo médico portátil, navegar pela vasta gama de LCDs TFT inteligentes no mercado e fazer a escolha certa e, ao mesmo tempo, garantir uma implantação rápida é muitas vezes mais complexo do que parece.

1. Seleção: não olhe apenas para o tamanho e a resolução

O erro mais comum durante a fase de seleção é se acomodar em uma tela com a mentalidade de que “parece certo”. Na realidade, as principais diferenças entre os LCDs TFT inteligentes geralmente vão além da folha de especificações.

1.1 Tipo de interface: a primeira divisão crítica

O tipo de interface determina diretamente se o seu controlador principal pode controlar a tela e quão complexo será o processo de desenvolvimento. Cada tipo de interface comum tem seus próprios aplicativos adequados:

Uma observação especial: se o seu controlador principal for um MCU como o STM32F103 que não possui um controlador RGB integrado, selecionar diretamente uma tela de interface RGB será extremamente difícil. Você precisará de um chip ponte adicional (como o SSD1963) ou, alternativamente, mudar para uma tela SPI ou de interface paralela.

1.2 Resolução e correspondência de tamanho

Uma resolução mais alta nem sempre é melhor. No mundo de sistemas embarcados com espaço limitado, resolução mais alta significa maior uso de memória framebuffer, maior consumo de energia e custo mais alto. Uma regra prática é:

Para exibir ícones ou texto simples (por exemplo, painéis de eletrodomésticos): 240x240 ou 320x320 é suficiente
Para interfaces homem-máquina padrão (por exemplo, terminais portáteis): 480x480 ou 800x480
Para aplicações que exigem gráficos ou imagens nítidas: 720x720 ou superior

Os TFTs quadrados estão se tornando cada vez mais comuns em dispositivos inteligentes e instrumentos industriais. As especificações comuns incluem 1,3 polegadas (240x240), 3,4 polegadas (480x480) e 4,0 polegadas (720x720).

1.3 Adaptabilidade ambiental: condições internas, externas ou extremas?

Muitos projetos funcionam bem com telas padrão durante a fase de prototipagem, mas encontram problemas quando implantados em campo. Três parâmetros principais merecem atenção especial:

• Brilho: 300–400 nits são suficientes para uso interno; aplicações semiexternas requerem 500–800 nits; o uso total ao ar livre sob luz solar direta exige 1.000 nits ou mais para legibilidade

• Temperatura de operação: Classe comercial: 0°C a 50°C; grau industrial: -20°C a 70°C; ambientes automotivos ou extremos exigem temperaturas de -30°C a 85°C ou mais

• Ângulo de visão: Para cenários onde várias pessoas visualizam a tela ou onde o dispositivo está instalado em um ângulo, as telas IPS com ângulo de visão total são preferidas; As telas TN são mais baratas, mas apresentam mudança significativa de cores em ângulos amplos

1.4 Painel de toque e tratamento de superfície

Se o seu produto requer funcionalidade de toque, além de escolher entre tipos resistivos e capacitivos, existem vários detalhes facilmente esquecidos:

Método de laminação: A ligação óptica proporciona melhor clareza e reflexão reduzida em comparação com a laminação com entreferro, mas tem um custo mais elevado
Revestimento de superfície: Revestimentos antirreflexo (AG), antirreflexo (AR) e antiimpressão digital (AF) — para dispositivos externos ou de alto brilho, recomenda-se uma combinação AG+AR

Personalização do vidro de cobertura: se são necessários cantos arredondados, logotipos em serigrafia, furos ou outras modificações estéticas

2. Hardware e Driver: Evitar Armadilhas

Depois que a tela é selecionada, o design do hardware e o desenvolvimento do driver apresentam outro conjunto de armadilhas potenciais.

2.1 Cabo FPC e Conexão

O cabo FPC é a causa de 80% das falhas na tela. Sempre destrave a trava do conector antes de inserir ou remover o cabo – puxá-lo com força pode danificar os contatos dourados. Nunca conecte ou desconecte o FPC enquanto o sistema estiver ligado, pois a corrente residual pode queimar a interface.

Ao personalizar o FPC, preste atenção em:

Se a sequência de pinos e os níveis de tensão são compatíveis com sua placa-mãe
Se é necessário dobrar, alargar ou rotear outros componentes
Se o comprimento do FPC corresponde ao design do gabinete mecânico

2.2 Fonte de alimentação e luz de fundo

Os LCDs TFT normalmente requerem vários trilhos de tensão: VDD (lógica de 3,3 V), VGH (polarização positiva), VGL (polarização negativa) e outros. O fornecimento anormal de energia é a causa número um de distorção de cores e oscilação da tela. Uma abordagem de diagnóstico típica é verificar se a tensão do VCOM se desvia da especificação da folha de dados (por exemplo, exceder 3,8 V geralmente leva a cintilação perceptível).

Para condução com luz de fundo, recomenda-se uma solução de corrente constante com dimerização PWM. Se a frequência PWM cair abaixo de 150 Hz, o olho humano poderá perceber cintilação; é aconselhável aumentar a frequência acima de 200Hz.

2.3 Driver IC e biblioteca gráfica

ICs de driver TFT comuns incluem ILI9341, ST7789 e ST7735. Entre estes, o ILI9341 oferece a documentação mais abundante e a implementação de driver mais simples, tornando-o adequado para aplicações com resolução de 240x320.

Para bibliotecas gráficas, LVGL e TouchGFX são as principais opções no espaço incorporado. LVGL é de código aberto e suporta múltiplas plataformas, enquanto TouchGFX é profundamente otimizado para microcontroladores STM32.

3. Uma opção especial: telas seriais inteligentes UART

Se sua equipe não quiser investir muito tempo no desenvolvimento de drivers gráficos ou se seu controlador principal tiver recursos limitados, a tela serial UART é uma opção que vale a pena considerar.

Tais telas incorporam um MCU integrado (por exemplo, ATmega328PB) e podem ser controladas simplesmente enviando comandos pela porta serial, ocupando apenas os pinos TX e RX.

As telas UART no mercado geralmente se enquadram em duas categorias:

O primeiro oferece eficiência de desenvolvimento extremamente alta – você pode até simular a IU em um PC antes de exibi-la na tela. Este último fornece mais recursos de controle de baixo nível.

4. Referência rápida de diagnóstico de falhas comuns

Finalmente, aqui está uma lista de verificação de referência rápida para solucionar problemas de campo de alta frequência – ela pode salvar o dia:

Sintoma	Direção de Investigação Prioritária
Tela quebrada, sem exibição	Verifique se o cabo FPC está solto ou oxidado (80% dos casos); verifique as configurações de resolução/taxa de atualização
Distorção de cores, listras verticais, instabilidade	Verifique se há tensões de alimentação anormais (VGL/VGH/VCOM); verifique se a frequência de dimerização PWM está muito baixa
Imagem escura ou luz de fundo não funciona	Verifique se há LEDs de retroiluminação envelhecidos; verifique a tensão de saída real do adaptador de energia
Corrigidos pontos escuros/brancos na tela	Danos físicos ou compressão na parte traseira (irreversível – requer substituição)

A seleção e o desenvolvimento de LCD TFT são, em sua essência, uma compensação entre custo, desempenho, ciclo de desenvolvimento e confiabilidade. Não existe uma tela “melhor” – apenas a solução “mais adequada”. Espero que este guia ajude você a evitar desvios desnecessários no início do seu projeto, permitindo que você concentre mais esforços na criação de uma experiência de produto verdadeiramente diferenciada.
