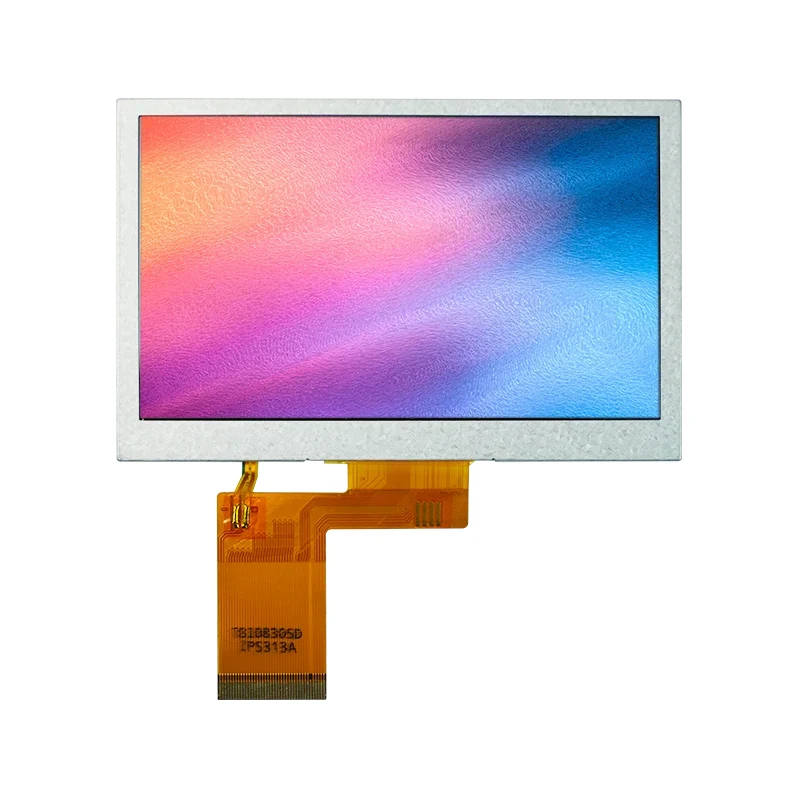

Módulo de tela LCD IPS TFT de interface RGB de 4,3'

Capacidades principais:

• Exibir imagens dinâmicas, texto e interfaces gráficas de usuário (GUI)

• Suporta resolução 480×272, garantindo conteúdo claro e legível

• Conexão direta ao chip de controle principal via interface RGB, simplificando a integração do sistema

• A retroiluminação de alto brilho (valor típico de 620 cd/m²) garante visibilidade em ambientes com muita luz

• O design de baixo consumo de energia prolonga a vida útil da bateria do dispositivo

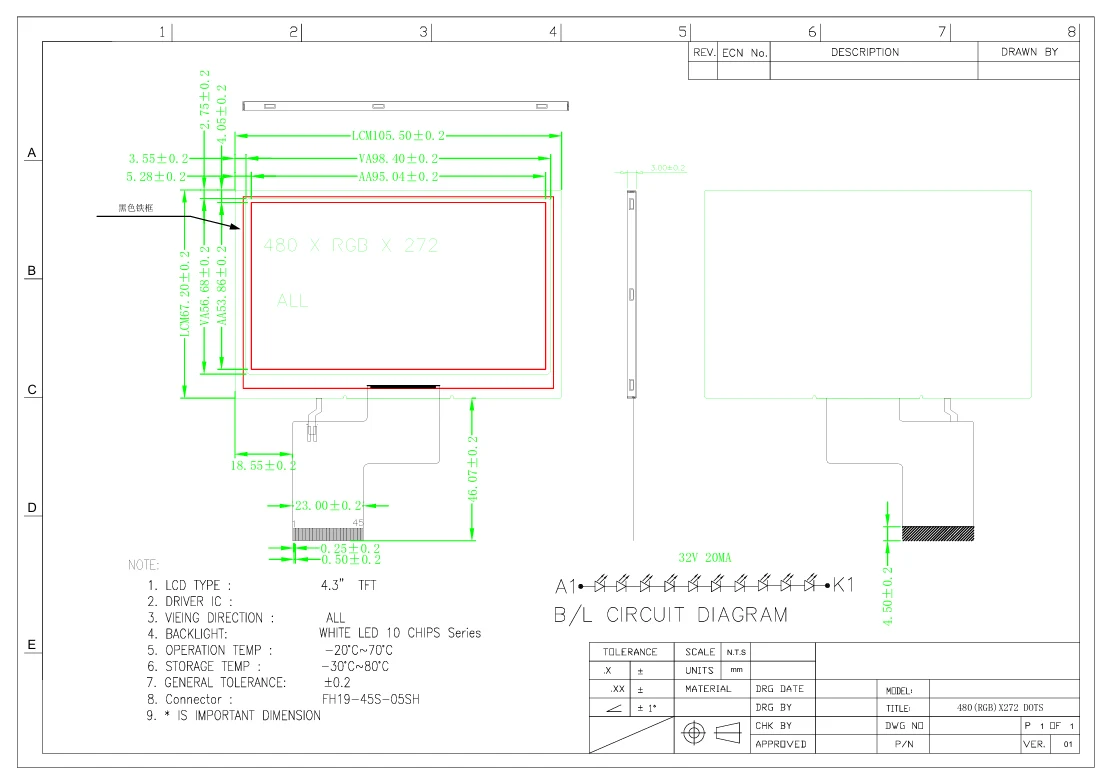

Tianfu personalizou especificação do módulo de tela LCD IPS TFT de interface RGB de 4,3'

Tianfu personalizou detalhes do módulo de tela LCD IPS TFT de interface RGB de 4,3'

Este módulo de tela LCD IPS TFT de interface RGB de 4,3' é amplamente utilizado em vários setores devido ao seu tamanho compacto, alto brilho e robustez.

Aqui estão alguns cenários típicos de aplicação e exemplos de casos:

Automação Industrial e Sistemas de Controle

• Case: Usado em terminais de monitoramento de linha de produção de fábrica para exibir dados de produção em tempo real e status do equipamento. Sob luz ambiente forte, a retroiluminação de alto brilho garante que os operadores possam ler as informações com clareza.

• Vantagens: Operação em amplas temperaturas (-10°C~60°C) adequada para ambientes de oficina; tempo de resposta rápido (40ms) suporta atualizações dinâmicas.

Equipamento Médico

• Case: Integrado em instrumentos de diagnóstico médico portáteis, como medidores de glicose no sangue ou eletrocardiógrafos (ECGs), para exibir dados do paciente e resultados gráficos.

• Vantagens: A alta relação de contraste (1000:1) melhora a clareza da imagem para ajudar a equipe médica a fazer julgamentos precisos; o baixo consumo de energia estende o tempo de execução do dispositivo.

Eletrônicos de consumo

• Case: Aplicado em painéis de controle de residências inteligentes para exibir temperatura, umidade e interfaces de controle de dispositivos.

• Vantagens: A interface RGB suporta cores ricas para melhorar a interação do usuário; pequena densidade de pixels (0,198 mm) oferece excelente qualidade de imagem.

Sistemas Automotivos e de Transporte

• Case: Usado em sistemas de infoentretenimento em veículos ou displays de bancos traseiros para apresentar navegação e conteúdo de mídia.

• Vantagens: O design resistente à vibração (baseado na robusta estrutura TFT) acomoda a vibração do veículo; normalmente o modo preto reduz o brilho em ambientes escuros.

Desenvolvimento e Educação Incorporados

• Case: Usado por estudantes e engenheiros para prototipagem, como interfaces de controle de robôs ou displays de dispositivos IoT.

• Vantagens: Interface simples (CLK, HSYNC, etc.) para fácil conexão com microcontroladores comuns (por exemplo, STM32, Raspberry Pi).

• Aplicações estendidas: terminais POS, monitores de monitoramento de segurança, painéis de instrumentos inteligentes, etc.

Coletamos feedback de usuários fabricantes de vários setores para avaliar de forma abrangente o desempenho real deste módulo de exibição. Observe que a experiência é baseada em especificações e aplicações típicas e pode variar dependendo do ambiente de uso específico.

Desempenho Visual

• Brilho e legibilidade: os usuários relatam que a luz de fundo de 620 cd/m² é suficientemente brilhante para ambientes externos ou internos bem iluminados, garantindo uma visibilidade clara do conteúdo. A relação de contraste típica de 1000:1 aprofunda os pretos e ilumina os brancos, melhorando a experiência visual geral.

• Desempenho de cores: Com uma gama de cores que abrange 40%~50% (CIE1931), a reprodução de cores é realista, tornando-a adequada para exibição de gráficos e imagens. No entanto, a gama de cores pode ser limitada para aplicações profissionais de design gráfico.

• Tempo de resposta: O tempo de resposta típico de 40 ms é suficiente para a maioria dos conteúdos estáticos e dinâmicos. Embora um leve desfoque de movimento possa ocorrer durante a reprodução rápida de vídeo, ele é adequado para controle industrial e cenários de jogos que não sejam de alta velocidade.

Integração e facilidade de uso

• Compatibilidade de Interface: A interface RGB de 24 bits é amplamente suportada, com usuários relatando integração simples com a série ARM Cortex-M ou sistemas Linux. Sinais de controle (como DEN, DISP) simplificam a configuração de temporização.

• Gerenciamento de energia: A ampla faixa de entrada de tensão (VCC 2,65~3,3V) permite uma fonte de alimentação flexível, reduzindo a necessidade de regulação externa. O consumo de energia medido é relativamente baixo, contribuindo para a eficiência energética.

• Tamanho e instalação: O design compacto de 4,3 polegadas adapta-se bem a dispositivos com espaço limitado. A área de exibição ativa de 95,04 mm × 53,86 mm otimiza a proporção tela-corpo.

Adaptabilidade Ambiental

• Desempenho de temperatura: Ele opera de forma estável na faixa de -10°C~60°C, e os usuários não confirmam nenhuma anormalidade na exibição quando usado em equipamentos externos. A faixa de temperatura de armazenamento de -20°C~70°C garante segurança durante o transporte e armazenamento.

• Durabilidade: O painel TFT e o driver IC SC7283 proporcionam operação confiável, sem relatos de falhas em ambientes de vibração industrial.

• Resumo das avaliações dos clientes: "Este monitor oferece uma excelente relação qualidade/preço, brilho suficiente e integração simples. Corresponde perfeitamente aos nossos requisitos para o nosso projeto de monitor para veículos. O tempo de resposta é aceitável e a resposta do serviço pós-venda também é rápida."
