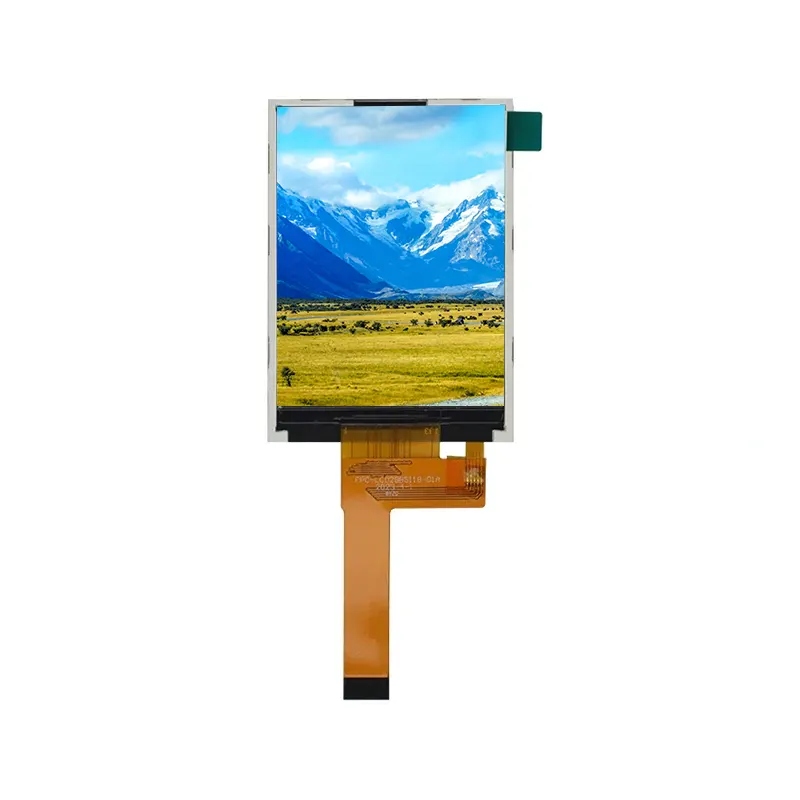

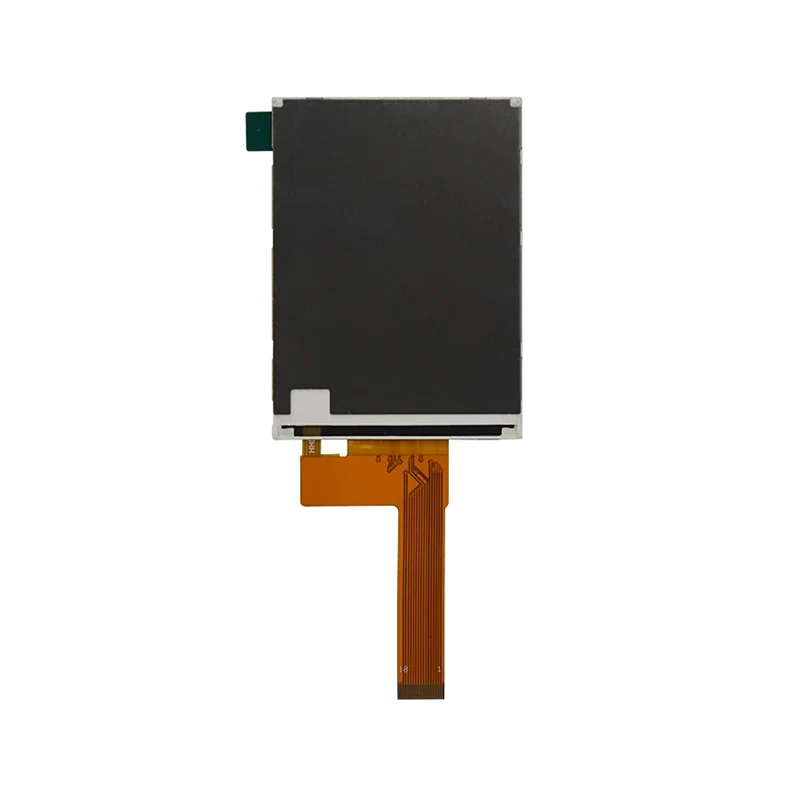

Módulo de tela LCD padrão gráfico TN TFT de 2,7'

O módulo de tela LCD TN TFT padrão gráfico de 2,7' é usado principalmente em LCDs industriais e domésticos inteligentes. Como:

1. Terminal portátil industrial

Dispositivos portáteis industriais: LCDs personalizados para leitores de PDA/código de barras

LCDs duráveis ​​| Perfeito para detectores industriais e terminais de dados

LCDs avançados para scanners de inventário e impressoras portáteis

Monitores de alta qualidade – desenvolvidos para dispositivos portáteis industriais

2.Casa Inteligente

Painéis de controle residencial inteligentes | Soluções LCD Avançadas Personalizadas

LCDs duráveis ​​para cafeteiras, aspiradores robóticos e fornos

Monitores domésticos inteligentes – alta qualidade e ajuste personalizado

Detalhes

Tianfu personalizou especificação do módulo da tela LCD do padrão gráfico TN TFT de 2,7'

Uma experiência de aplicação do mundo real da Tianfu: perspectiva de um fabricante de terminais de dados móveis

"Ao desenvolver o PDA industrial de nova geração, este módulo de tela LCD TFT TN de padrão gráfico de 2,7' tornou-se nossa escolha definitiva. Sua retroiluminação de alto brilho (personalizamos a versão de 500 cd/m²) e o tratamento antirreflexo resolveram completamente o problema do difícil reconhecimento do conteúdo da tela sob forte luz externa."

“A proporção de tela widescreen de 960×240 é altamente compatível com a lógica de interação dos terminais de dados móveis: o espaço horizontal é suficiente para exibir totalmente códigos de barras e números de guias de transporte, enquanto o layout vertical se adapta perfeitamente ao design clássico da UI de ‘área de exibição de informações + botões fixos inferiores’, permitindo uma operação eficiente em um espaço compacto.”

"O recurso de baixo consumo de energia da interface SPI melhora diretamente a vida útil da bateria do terminal. Com um consumo lógico de energia de apenas 8mA para o módulo, combinado com nossa estratégia de controle de classificação de luz de fundo desenvolvida por nós mesmos, a vida útil geral da bateria do dispositivo foi aumentada em aproximadamente 18% em cenários de operação de varredura contínua."

“A estabilidade em amplas temperaturas (-20 °C a +70 °C) e a confiabilidade mecânica do módulo passaram em nossos testes rigorosos, incluindo ciclos de alta-baixa temperatura e testes de queda de 1,2 metros, atendendo totalmente aos requisitos de durabilidade em ambientes industriais.”

Otimização e suporte direcionados

Fornecemos soluções aprimoradas para tais aplicações:

Recursos exclusivos: Driver de luz de fundo aprimorado (com suporte para escurecimento PWM/despertar rápido), toque de luva, design anti-interferência e kit de modo de economia de energia.

Personalização da indústria: Estão disponíveis versões personalizadas otimizadas para cenários como logística expressa, armazenamento de cadeia de frio e inspeções externas.

Suporte rápido: Fornece projetos de referência compatíveis com mecanismos de digitalização convencionais, ferramentas de teste de linha de produção e garantia de fornecimento de longo prazo.

Feedback do cliente

"Nos últimos 18 meses, usamos cumulativamente mais de 35.000 unidades deste módulo em três de nossos produtos terminais. O que mais nos satisfaz é a excelente consistência do lote e a resposta extremamente rápida do suporte técnico, que fornecem uma garantia sólida para nossa produção em grande escala e manutenção pós-venda. A Tianfu é uma fábrica de LCD confiável e personalizada, sempre confiamos nelas."

Aplicação do módulo de tela LCD TFT Tianfu 2,7'

Prazo de execução de Tianfu

Perguntas frequentes

Q1: Como escolher entre interfaces SPI e RGB?

R: As duas interfaces atendem a diferentes requisitos de aplicação:

A interface SPI apresenta um pequeno número de pinos (geralmente de 3 a 4 linhas de dados), ideal para cenários onde os recursos de pinos do MCU são limitados e os requisitos de taxa de atualização são baixos, como exibição de imagens estáticas ou atualização lenta de dados.

A interface RGB permite a transmissão paralela de dados com uma taxa de atualização mais alta, adequada para exibir conteúdo dinâmico, vídeos ou gráficos que mudam rapidamente, mas requer mais recursos de pinos.

Q2: Por que a luz de fundo requer uma tensão relativamente alta de 8,7–10,2V?

R: Este módulo adota um design de luz de fundo com vários LEDs conectados em paralelo. Um requisito de tensão relativamente alto geralmente significa que a luz de fundo consiste em vários LEDs conectados em série, o que pode fornecer brilho uniforme e suficiente. No uso real, é necessário um circuito de driver de luz de fundo dedicado; ele não pode ser conectado diretamente a uma fonte de alimentação lógica de 3,3 V.

Q3: A faixa de temperatura operacional do módulo atende aos requisitos de aplicação industrial?

R: Sim. A faixa de temperatura operacional de -20°C a +70°C cobre os requisitos da maioria dos ambientes industriais. Para ambientes mais extremos (como frio intenso externo ou oficinas de alta temperatura), podemos fornecer uma versão para ampla temperatura (é necessária personalização) que atenda aos requisitos especiais de -40°C a +85°C.

Q4: A faixa de temperatura operacional do módulo atende aos requisitos de aplicação industrial?

R: Sim. A faixa de temperatura operacional de -20°C a +70°C cobre os requisitos da maioria dos ambientes industriais. Para ambientes mais extremos (como frio intenso externo ou oficinas de alta temperatura), podemos fornecer uma versão para ampla temperatura (é necessária personalização) que atenda aos requisitos especiais de -40°C a +85°C.

Q5: Como dirigir esta tela? Quais circuitos periféricos são necessários?

R: Um sistema básico requer:

Fonte de alimentação lógica de 3,3 V (precisão ± 5%)

Circuito driver de luz de fundo de 8–10V (corrente constante 15–25mA)

MCU ou controlador de exibição (suportando interface SPI ou RGB)

Opcional: controlador de tela sensível ao toque (para versões habilitadas para toque)

Fornecemos diagramas de circuitos de design de referência completos e códigos de amostra de driver (suportando plataformas como STM32, ESP32 e Arduino).

P6: Quais aspectos de personalização são suportados para esta tela?

R: Oferecemos serviços de personalização modular líderes do setor, com opções principais de personalização, incluindo:

Personalização de interface e pinos

Ajuste a posição do conector FPC e a ordem dos pinos para se adequar ao layout do seu PCB

Personalize os conjuntos de comandos da interface SPI para corresponder ao seu chip de controle principal

Adicione interface I2C para telas sensíveis ao toque ou sensores de luz ambiente

Ajuste de desempenho óptico

Substitua materiais de cristal líquido por diferentes ângulos de visão (IPS/FFS/TN)

Ajustar o brilho da luz de fundo (faixa opcional: 150–800 cd/m²)

Modificar ângulo do polarizador (0°/90°/180°/270°)

Adicione tratamentos de superfície, como anti-reflexo e anti-impressão digital

Adaptação de Estrutura Mecânica

Ajuste a espessura geral do módulo (espessura mínima de até 1,8 mm)

Modifique o comprimento do FPC e a direção de saída do cabo

Adicione ou reduza as posições dos furos de montagem

Adapte o design da estrutura para requisitos específicos de vedação

Adaptabilidade Ambiental Especial

Versão para amplas temperaturas (-40°C a +85°C)

Versão de alto brilho para visibilidade externa

Design reforçado resistente a vibrações
