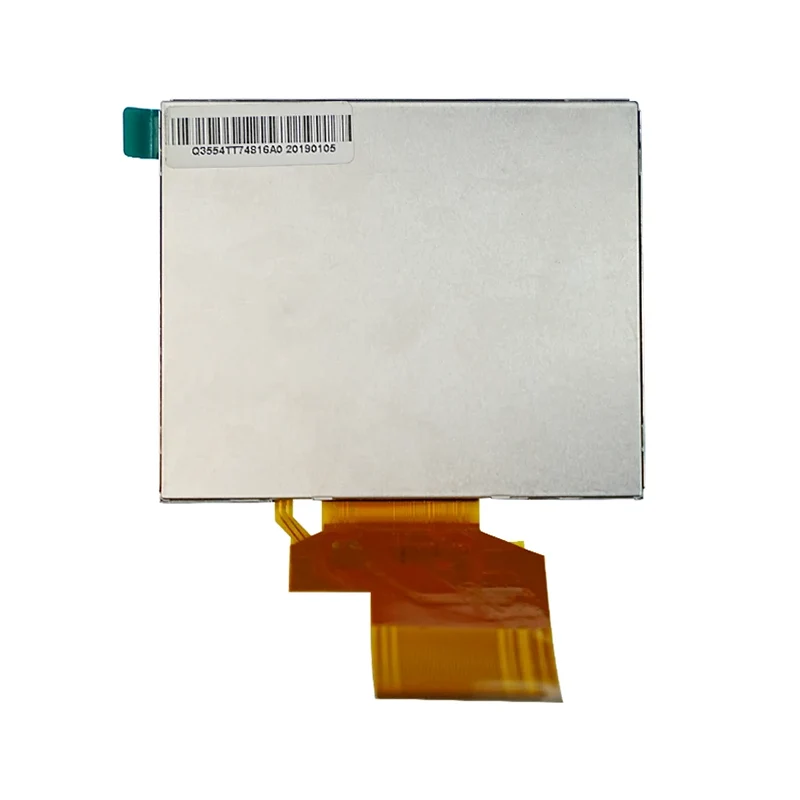

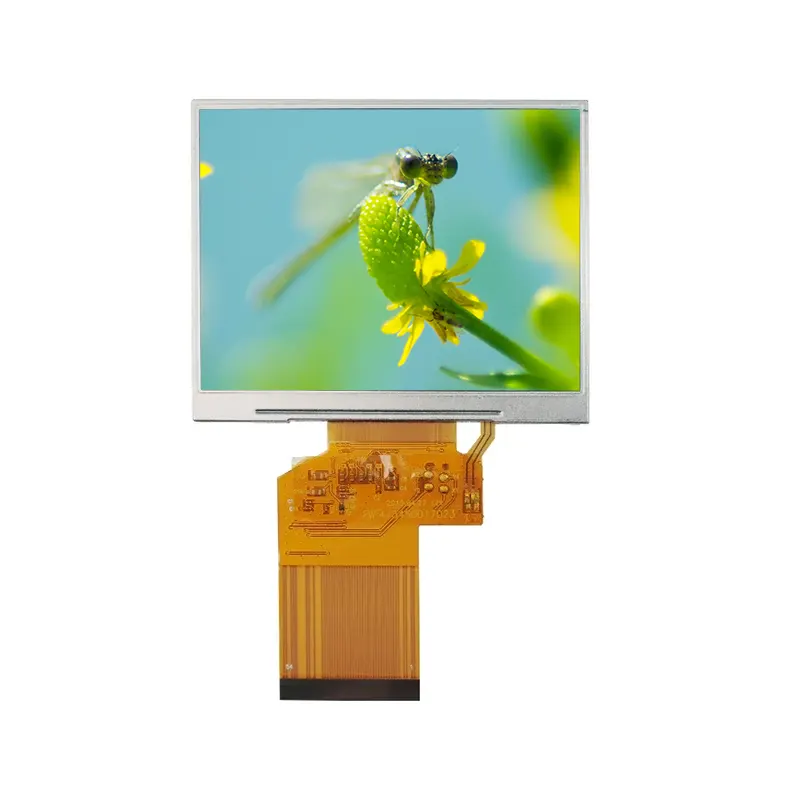

Módulo de tela LCD TN TFT de padrão industrial de 3,5'

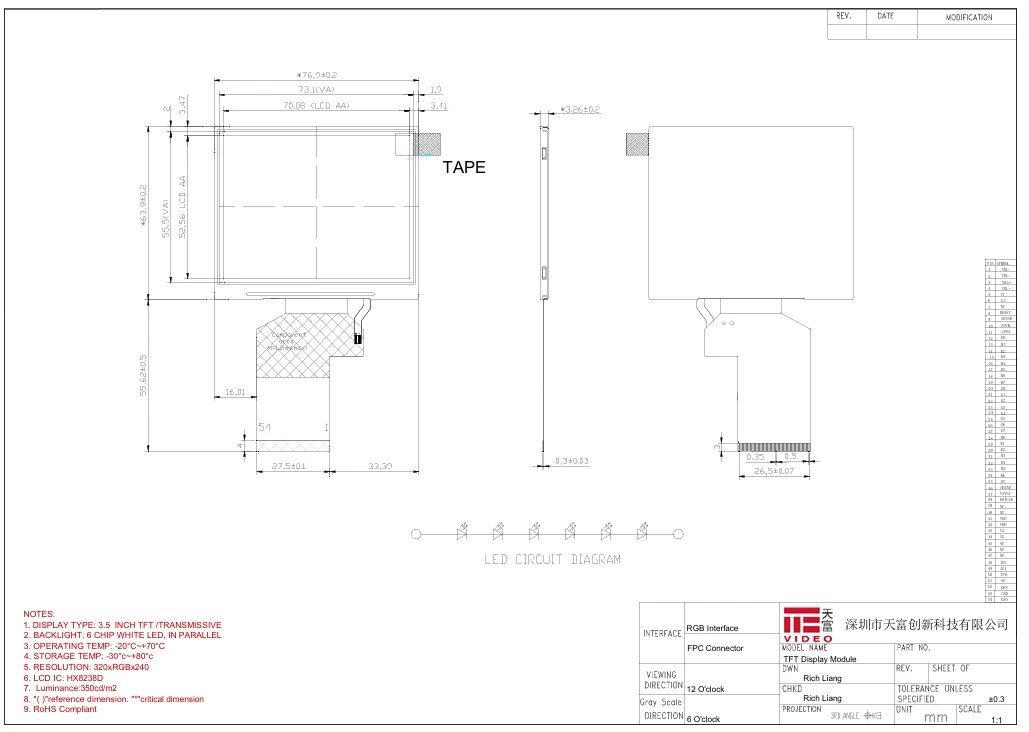

Tianfu, um fabricante chinês de LCD especializado em monitores de alta qualidade, econômicos e personalizáveis, oferece o módulo de tela LCD TN TFT de padrão industrial de 3,5'. Projetado para ambientes agressivos, este módulo possui resolução 320×RGB×240, 16,7 milhões de cores e o driver IC HX8238D, suportando interfaces versáteis (RGB de 24 bits, RGB serial, CCIR601/656) para integração perfeita em sistemas industriais. As principais especificações incluem adaptabilidade de temperatura de nível industrial (operação de -20°C ~ +70°C, armazenamento de -30°C ~ +80°C), luz de fundo de 6 LED, taxa de contraste de 350:1 e dimensões compactas (76,90×63,9×3,26 mm).

Especificação

Detalhes do módulo de tela LCD TFT de 3,5' Tianfu

Seja usado em interface homem-máquina (HMI), medidores de exibição de status, telas de dispositivos portáteis ou terminais de reprodução multimídia, o módulo de tela LCD TN TFT de padrão industrial de 3,5' oferece soluções de exibição claras, estáveis ​​e confiáveis.

1. Controle e Automação Industrial

· Painéis de Controle PLC e Interfaces Homem-Máquina (HMI)

· Instrumentos de teste portáteis (multímetros, osciloscópios)

· Painéis de operação de robôs industriais/automação

· Unidades de controle remoto (guindastes, máquinas de construção)

· Terminais Portáteis de Aquisição e Inspeção de Dados

2.  Casa inteligente e Internet das coisas (IoT)

· Painéis de controle residencial inteligente/telas de controle central

· Interruptores de parede inteligentes

· Painéis de controle de eletrodomésticos (condicionadores de ar, máquinas de lavar, portas inteligentes de refrigeradores/fabricantes de gelo, máquinas de lavar louça, fornos, fornos a vapor, combinações de lavagem/secagem com carregamento frontal, controles inteligentes de ar condicionado/sistema de ar fresco, aquecedores de água inteligentes)

3. Eletrônicos de consumo e equipamentos comerciais

· Consoles de jogos portáteis, porta-retratos digitais, DVD players portáteis, telas de alto-falante/rádio Bluetooth, terminais POS, terminais de pedidos, máquinas de controle de ponto, dicionários eletrônicos, máquinas/dispositivos de aprendizagem para educação infantil, teclados eletrônicos, terminais portáteis comerciais (terminais de pedidos, leitores de código de barras)

Por que mais de 200 clientes continuam a nos escolher?

Principais vantagens

• Design Multi-Interface para Alta Compatibilidade

Suporta RGB paralelo, RGB serial e CCIR656/601 simultaneamente, permitindo adaptação flexível a diferentes esquemas de controle principais e reduzindo os custos de ajuste de hardware dos clientes.

• Adaptabilidade ambiental de nível industrial

Possui uma faixa de temperatura operacional de -10 °C a +60 °C e passou em vários testes de confiabilidade, incluindo armazenamento em altas e baixas temperaturas, ciclos de temperatura, vibração e ESD, tornando-o adequado para ambientes severos.

• Experiência Óptica e de Toque Otimizada

Adota um filme fosco resistente ao anel de Newton para eliminar franjas de interferência e garantir uma operação de toque suave; a dureza da superfície é ≥ 3H para resistência a arranhões, ideal para cenários de operação de alta frequência.

• Estrutura mecânica precisa e design de fácil montagem

Fornece vários conjuntos de dimensões principais, incluindo AA, OD, VA e estrutura de borracha, facilitando a abertura de furos estruturais e o projeto de laminação dos clientes, além de diminuir a dificuldade de montagem.

• Ampla fonte de tensão e baixo consumo de energia

Apresenta uma ampla faixa de entrada de tensão de 2,6 V a 3,6 V, com baixa sensibilidade às flutuações da fonte de alimentação, adequada para ambientes de alimentação industrial ou alimentados por bateria.

Seu parceiro LCD confiável com 16 anos de experiência especializada --- Tianfu

Quando você compara vários fornecedores, além de parâmetros e preços, gostaríamos de transmitir nosso valor único como fabricante de pequeno e médio porte com mais de 16 anos de experiência dedicada na indústria de telas de cristal líquido. Escolher-nos significa que você obtém mais do que apenas um módulo de exibição – você ganha um parceiro de longo prazo estável, confiável e altamente responsivo.

✅ Conhecemos nossos produtos e, mais importante, entendemos suas necessidades

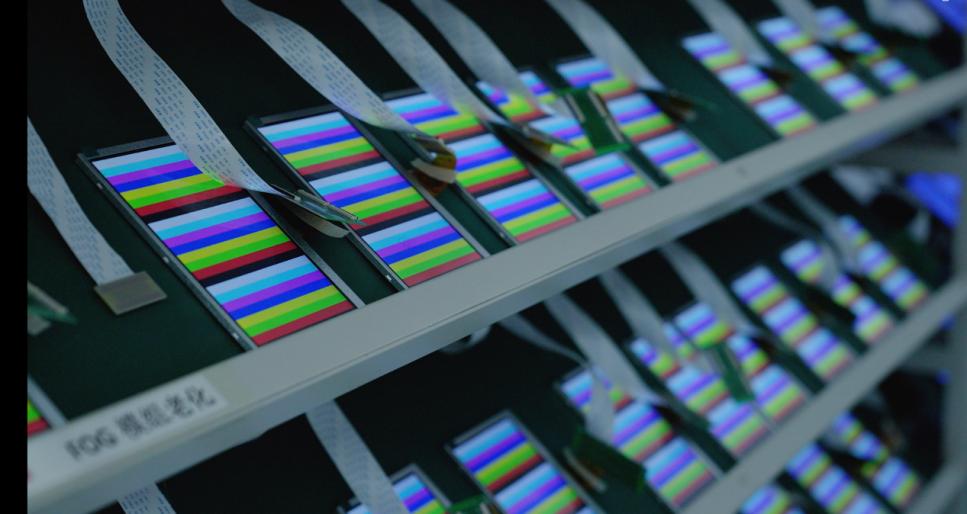

· Processos de fabricação comprovados: 16 anos de experiência acumulada nos proporcionaram um domínio profundo da aplicação de CIs de driver clássicos, como o HX8238D. Desde a ligação COG e laminação de filme ITO até testes de envelhecimento e inspeção 100%, estabelecemos fluxos de trabalho de produção maduros e estáveis, garantindo que cada módulo recebido ofereça desempenho, confiabilidade e durabilidade consistentes.

· Design direcionado aos pontos problemáticos: a compatibilidade multiinterface do módulo (RGB/CCIR) e a tolerância a amplas temperaturas de nível industrial são os resultados de otimizações de design baseadas em extenso feedback dos clientes. Entendemos que os clientes de pequenos e médios lotes precisam de um display “versátil” e robusto para atender aos diversos requisitos de vários projetos.

✅ Nossa escala moderada significa maior foco e flexibilidade

· Resposta e comunicação rápidas: Sem procedimentos complicados típicos de grandes empresas. Suas consultas técnicas, confirmações de especificações ou solicitações de modificação serão tratadas diretamente por engenheiros ou gerentes de projeto experientes, com tempos de resposta medidos em horas em vez de dias.

· Suporte flexível à personalização: Se você precisar de ajustes no comprimento do FPC, na pinagem da interface, no brilho da luz de fundo ou na adaptação de pequenos lotes de códigos de inicialização de firmware específicos, temos a capacidade para respostas rápidas de engenharia. Seu pedido de 500 unidades é tratado com a mesma prioridade que as contas principais.

· Valor orientado para o foco: Somos especializados na fabricação de telas TFT e sensíveis ao toque de pequeno e médio porte, com todas as melhorias de processos e medidas de controle de qualidade centradas neste negócio principal. O que você obtém é o resultado de uma equipe dedicada a uma área de especialização específica.

✅ Valorizamos nossa reputação, garantindo qualidade controlada e fornecimento estável

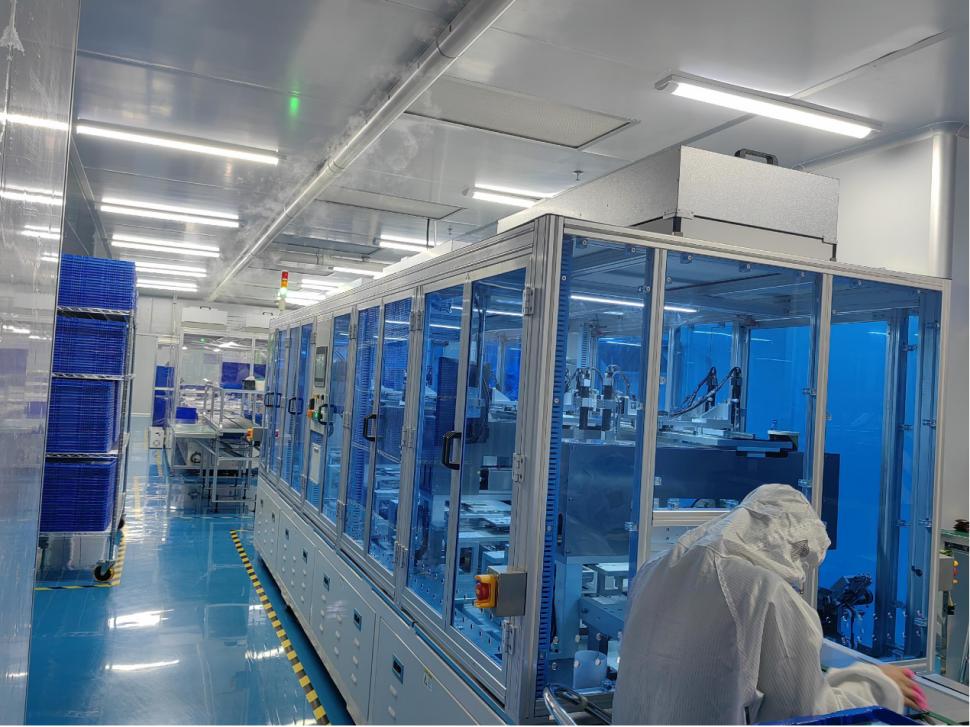

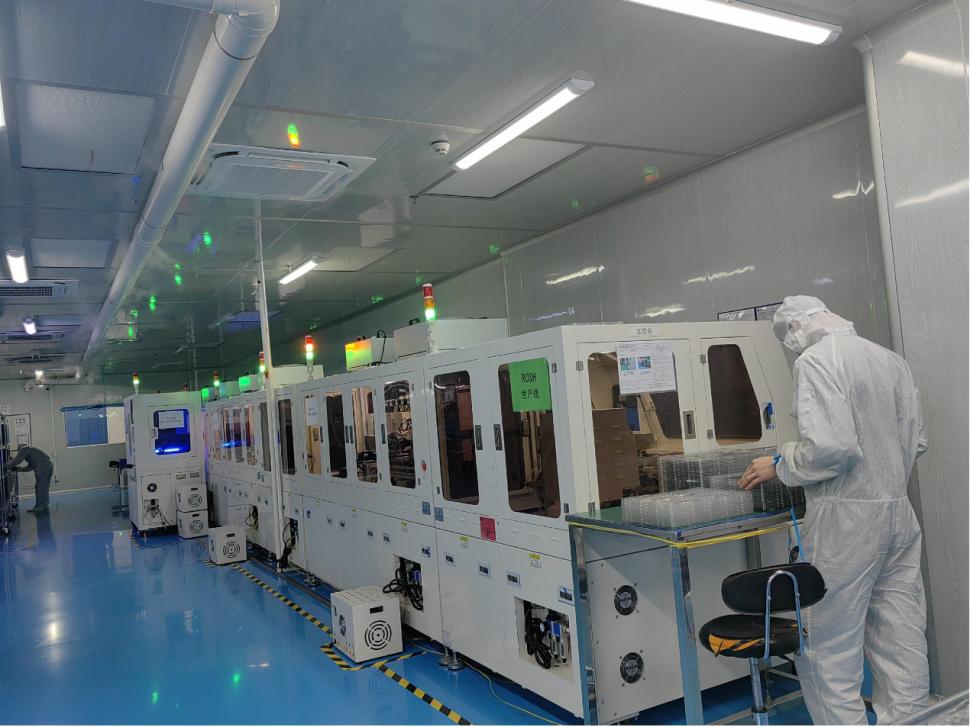

· Gerenciamento interno de ciclo completo: desde a aquisição de materiais e colocação de SMT até a montagem e teste de módulos, todos os processos críticos são concluídos em nossas próprias instalações. Isso garante total rastreabilidade e controle de qualidade, eliminando os riscos de flutuações de qualidade causadas pela terceirização.

· Compromisso de fornecimento de longo prazo: Reconhecemos plenamente a importância do ciclo de vida do produto para seus projetos. Para componentes clássicos como o HX8238D, estabelecemos um sistema de estoque seguro e podemos fornecer fornecimento contínuo garantido, atendendo às suas necessidades de produção de longo prazo sem preocupações.

· Cooperação Transparente: Temos prazer em fornecer fichas técnicas detalhadas, relatórios de testes e até mesmo introduções de processos. Acreditamos que somente quando os clientes tomam decisões de compra informadas é que podem ser construídas parcerias de longo prazo.

✅ Suporte abrangente de pré-venda e pós-venda

· Suporte de desenvolvimento pronto para uso: cada módulo vem com definições de interface claras, códigos de driver validados (compatíveis com plataformas MCU comuns) e referências esquemáticas, reduzindo significativamente o tempo de depuração de seus engenheiros.

· Assistência à implementação de produção: Se você estiver usando nossos módulos pela primeira vez, podemos fornecer orientações sobre soldagem, precauções de montagem e testes funcionais simples, ajudando você a obter uma produção em massa tranquila.

· Garantia de qualidade confiável: Todos os módulos passam por testes 100% elétricos e inspeções de confiabilidade de amostragem antes do envio e são apoiados por uma garantia de qualidade de 12 meses.

Em resumo, escolher-nos significa escolher um parceiro confiável que ofereça:

Produtos refinados por 16 anos de experiência no setor + Capacidade de resposta ágil às suas necessidades de personalização como uma pequena e média empresa + Controle de qualidade rigoroso como se estivéssemos salvaguardando nossa própria marca.

Podemos não ser o maior fornecedor do mercado, mas temos o compromisso de ser aquele que melhor o entende e lhe proporciona maior tranquilidade.

Perguntas frequentes

Q1: Esta tela suporta funcionalidade de toque?

Sim, este módulo integra uma tela sensível ao toque resistiva (filme ITO) que suporta toque de ponto único. Ele possui uma interface resistiva padrão de 4 fios e requer um chip de controle de toque externo ou um MCU com ADC integrado.

Q2: Você pode fornecer uma versão com toque capacitivo?

A versão padrão atual vem com toque resistivo. Para toque capacitivo (com suporte para toque multiponto), entre em contato conosco para personalização.

Q3: Qual é a diferença entre CCIR656 e CCIR601 na interface? Como devo escolher?

CCIR656 é um formato de sinal de sincronização incorporado (comumente usado para fluxos de vídeo digital), enquanto CCIR601 é um formato de sinal de sincronização separado. Se o seu processador emitir sinais de vídeo padrão ITU-R BT.656/BT.601 (por exemplo, certos processadores multimídia), a conexão direta será viável. Se não tiver certeza, forneça seu modelo de controle principal e nós ajudaremos na seleção.

Q4: A faixa de temperatura operacional de -10°C ~ +60°C pode ser estendida para uma faixa mais ampla?

O produto padrão possui essa faixa de temperatura. Para requisitos industriais de ampla temperatura, como -30°C ~ +80°C, a personalização pode ser discutida, o que geralmente envolve ajustes nos materiais de cristal líquido e nos processos de fabricação.

Q5: Estão disponíveis placas de driver ou placas adaptadoras correspondentes?

Podemos fornecer placas adaptadoras RGB e placas adaptadoras de toque (incluindo ICs de toque) para simplificar o projeto do seu circuito. Consulte nossa equipe de vendas para obter detalhes.

Relacionado à produção e uso

Q6: Qual é o nível de proteção ESD do módulo?

O módulo passou nos testes ESD de ±8kV (descarga de ar) / ±4kV (descarga de contato), atendendo aos requisitos de ambientes industriais em geral. Recomenda-se tomar medidas adequadas de aterramento e isolamento ao projetar o invólucro do produto.

P7: Um tempo de resposta de 15 ms causará desfoque de movimento?

15 ms é o tempo de resposta típico de cinza a cinza, suficiente para a maioria dos cenários, como controle industrial, instrumentação e interfaces interativas. Para reprodução de vídeo em alta velocidade (por exemplo, acima de 30fps), é recomendado avaliar o desempenho real da imagem dinâmica.

Q8: Como a luz de fundo do módulo está conectada?

O módulo em si não inclui um circuito de driver de luz de fundo, mas fornece pinos de luz de fundo de LED (geralmente +3,3V e GND). Você precisa conectar uma fonte externa de corrente constante ou um circuito de driver de luz de fundo. A corrente depende da configuração série-paralelo dos LEDs de retroiluminação (valor típico: aprox. 60-100mA).
