2,8 '8 bits padrão TN TFT Módulo de tela LCD

Tianfu 2,8 '8 bits TN TN TFT Módulo de tela LCD: Operação robusta -20 ° C a +70 ° C (armazenamento: -30 ° C a +80 ° C) com driver ST7789V, 262k cores e 500: 1 contraste. Suporta interfaces paralelas SPI/RGB/8 bits. Apresenta uma luz de fundo liderada por 4 (3,2V, 80mA, 280 cd/m²), resposta de 16ms e compacto 50,0 × 69.20 × 2,9 mm. 2,8 '8 bits O módulo de tela TN TFT LCD é construído para HMI automotivo, controles industriais e IoT externa com resistência ao choque térmico/umidade.

Enviar consulta

Descrição do produto

Suportando pedidos de teste em pequenos lotes e designs de firmware/interface personalizados, a fábrica do módulo de tela LCD da China Tianfu TFT garante integração perfeita em controles inteligentes/instrumentos portáteis, apoiados por uma garantia de 12 meses.

Tianfu 2,8 '8 bits padrão TN TFT Módulo de tela LCD em recursos de estoque

1. durabilidade do grau industrial

Opera em -20 ° C a +70 ° C com resistência a 90% de umidade e sobrevive aos testes de choque térmico (-20 ° C ↔70 ° C), garantindo a confiabilidade em ambientes industriais automotivos, externos e severos.

2. Flexibilidade da interface do Multi

Suporta interfaces paralelas, SPI e em série paralelas de 8 bits, compatíveis com MCUs diversificados para integração perfeita e tempo de desenvolvimento reduzido.

3. Exibição de alto desempenho

Resolução de 240 × 320 com 262k cores, taxa de contraste de 500: 1 e tempo de resposta de 16ms para visuais nítidos em aplicações dinâmicas.

4. Eficiência de energia otimizada

Entrada de tensão ampla (2,5-3,6V) e luz de fundo com eficiência de energia 4 liderada por 4 (3,2V a 80MA, 280 cd/m²) minimize o consumo de energia sem comprometer o brilho.

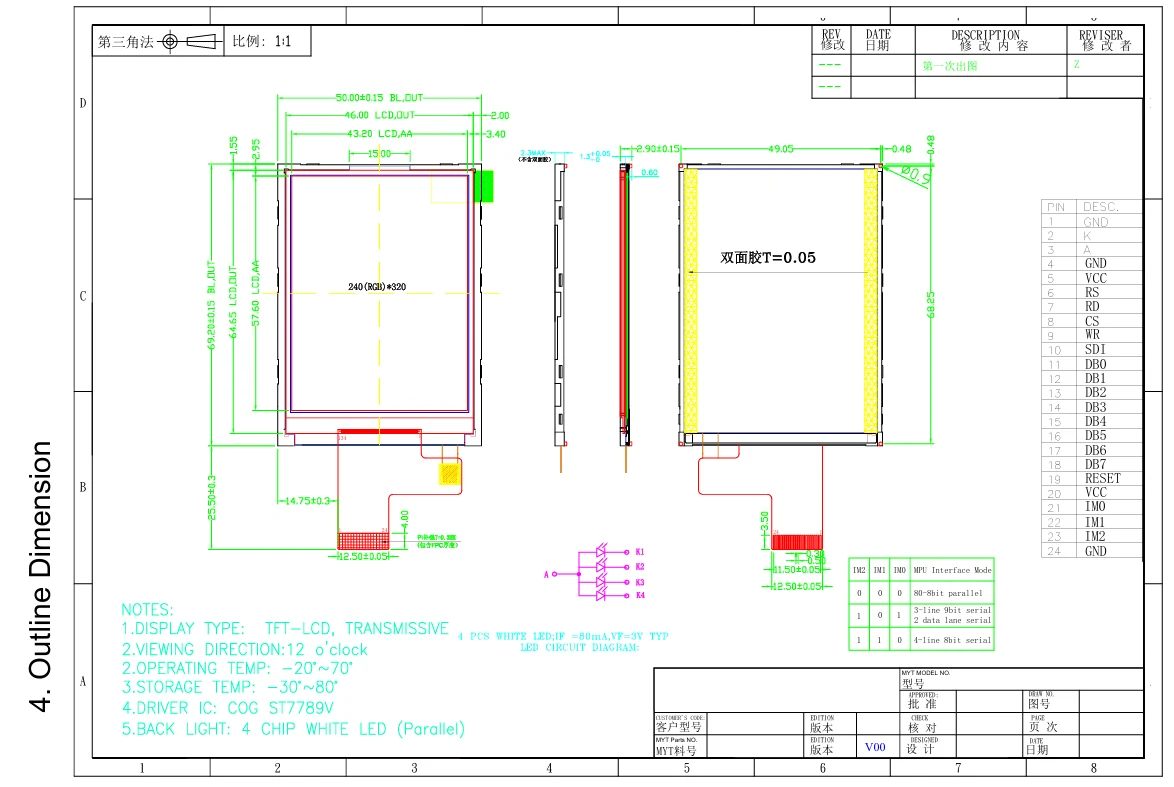

Tianfu personalizado 2,8 '8 bits padrão TN TFT LCD Screen Module Especificação

Tipo de exibição	2,8 "TFT-LCD (normalmente branco, transmissivo)
Resolução	240 × 320 pixels (matriz de pontos gráficos)
Área ativa	43,20mm (W) × 57,60mm (h)
Driver IC	ST7789V
Tensão lógica (VCC)	2,5–3.6V (Tip. 3.3V)
Tensão de entrada (Will/VIH)	Baixo: GND - 0,2 × VCC / High: 0,8 × VCC - VC
Configuração da luz de fundo	4 LEDs brancos em paralelo (80mA 3,2V)
Brilho da luz de fundo	250–300 cd/m² (Tip. 280 cd/m²)
Dimensões de esboço	50,0 mm (w) × 69,20mm (h) × 2,9 mm (t)
Temperatura operacional	-20 ° C a +70 ° C (90% RH máximo)
Temperatura de armazenamento	-30 ° C a +80 ° C (80% RH máximo)
Taxa de contraste	500: 1 (típico)
Tempo de resposta	16ms (típicos)
Ângulo de visualização	- Horizontal: ± 45 ° (CR≥10) - Vertical (superior/inferior): 50 °/20 ° (CR≥10)
Gama de cores (CIE 1931)	Branco: (0,301x, 0,337y) Vermelho: (0,621x, 0,332y) Verde: (0,294x, 0,577y) Azul: (0,141x, 0,157y)
Transmitância	6,4% (típico)
Tipo de interface	- MCU de 8 bits paralelo (tempo 8080) -Serial de 9 bits de 3 bits -serial 2-Data-pista -Serial de 8 bits de 4 bits

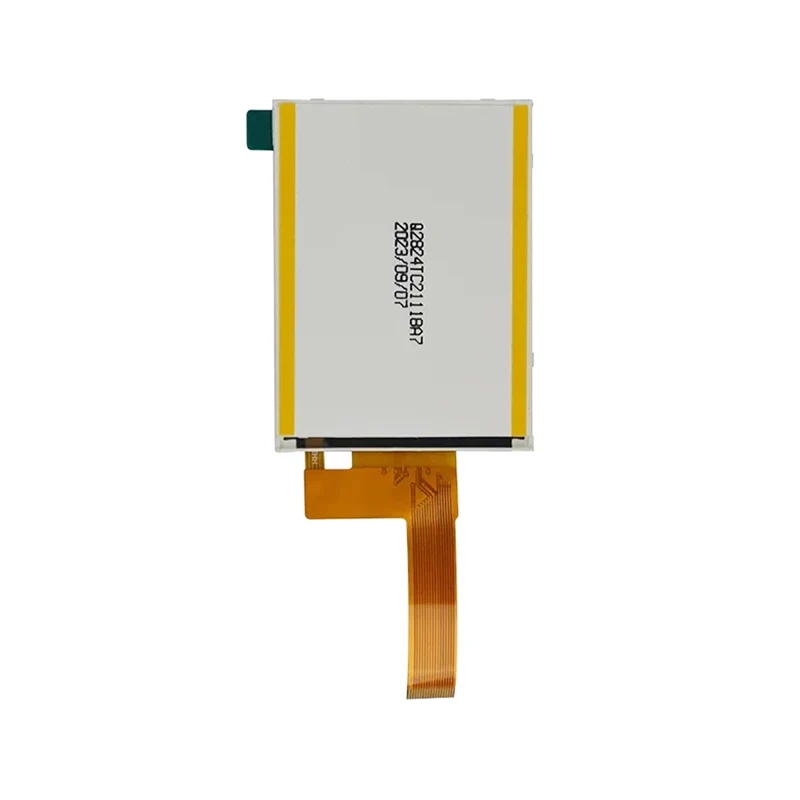

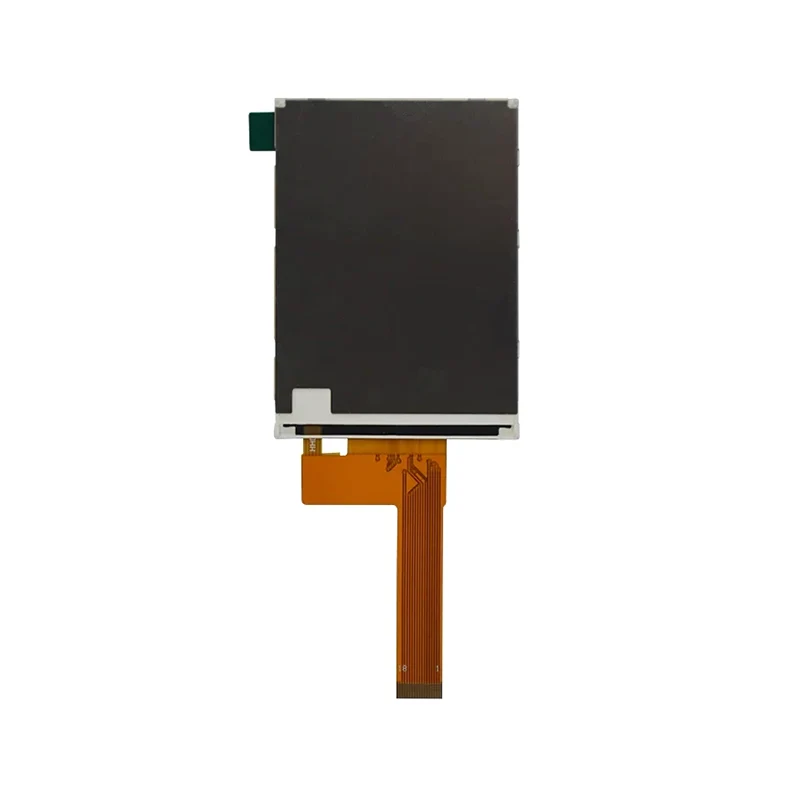

Tianfu 2.8 '8 bits padrão TN TFT Detalhes do módulo LCD

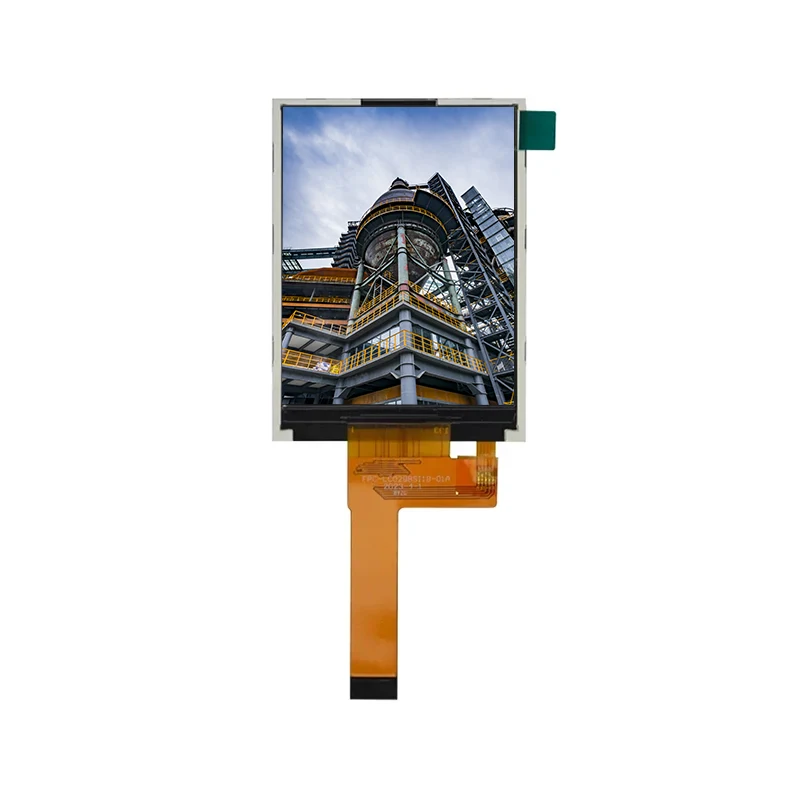

Aplicativo do módulo de tela LCD padrão TN TN TN TFT TFT LCD

TIANFU LIGHT TEMPO

Produtos padrão		Produtos personalizados
Quantidade de pedido	Prazo de entrega	Tipo de personalização	Prazo de entrega
1-30 PCs	Imediatamente	Em geral	5-8 semanas
31-100 PCs	1 semana	FPC	4 semanas
101-500 PCs	1-2 semanas	CTP	6 semanas
501-1000 PCs	2-5 semanas	B/l	6 semanas
1001-5000 PCs	4-5 semanas	Placa de motorista	8 semanas
5000+ PCs	5-7 semanas	Painel LCD	16 semanas
