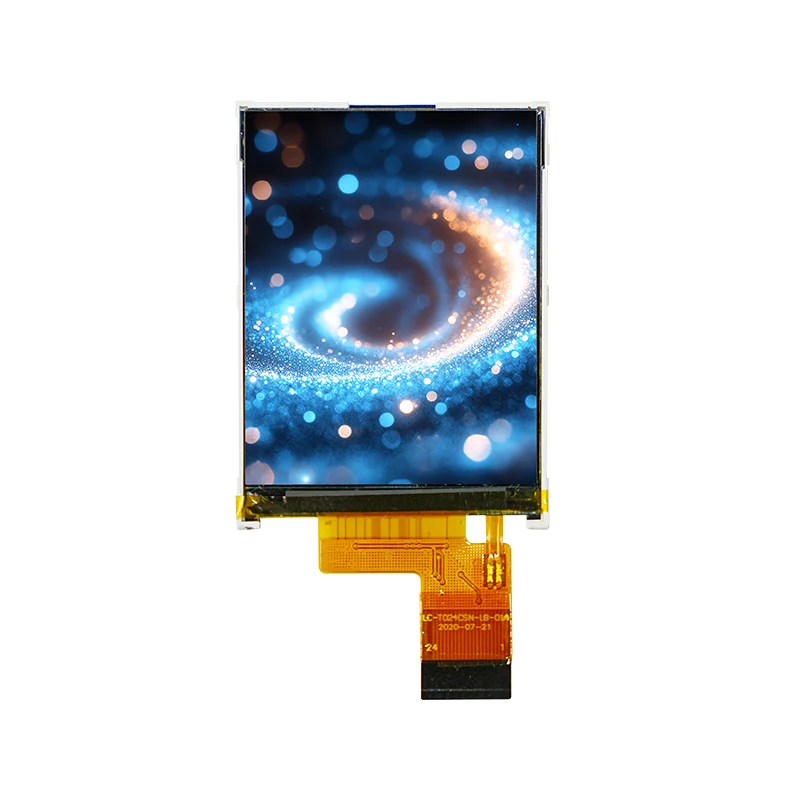

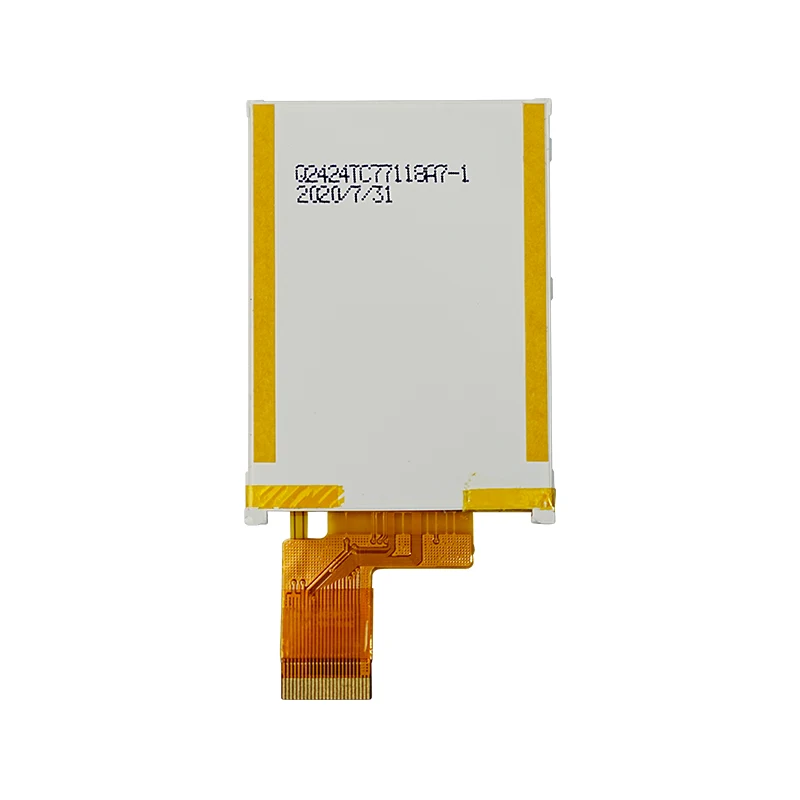

2,4 '' Matriz ativa pequena módulo de exibição LCD TFT

Parâmetro

Q27 (TFT-LCD com IL18961 Driver IC)

Tipo de módulo

2,7 "TFT/16M Color

Resolução

960 × 240 pixels (matriz de pontos gráficos)

Interface

Spi & rgb

Modo de exibição

TFT transmissivo

Luz de fundo

LED branco (paralelo)

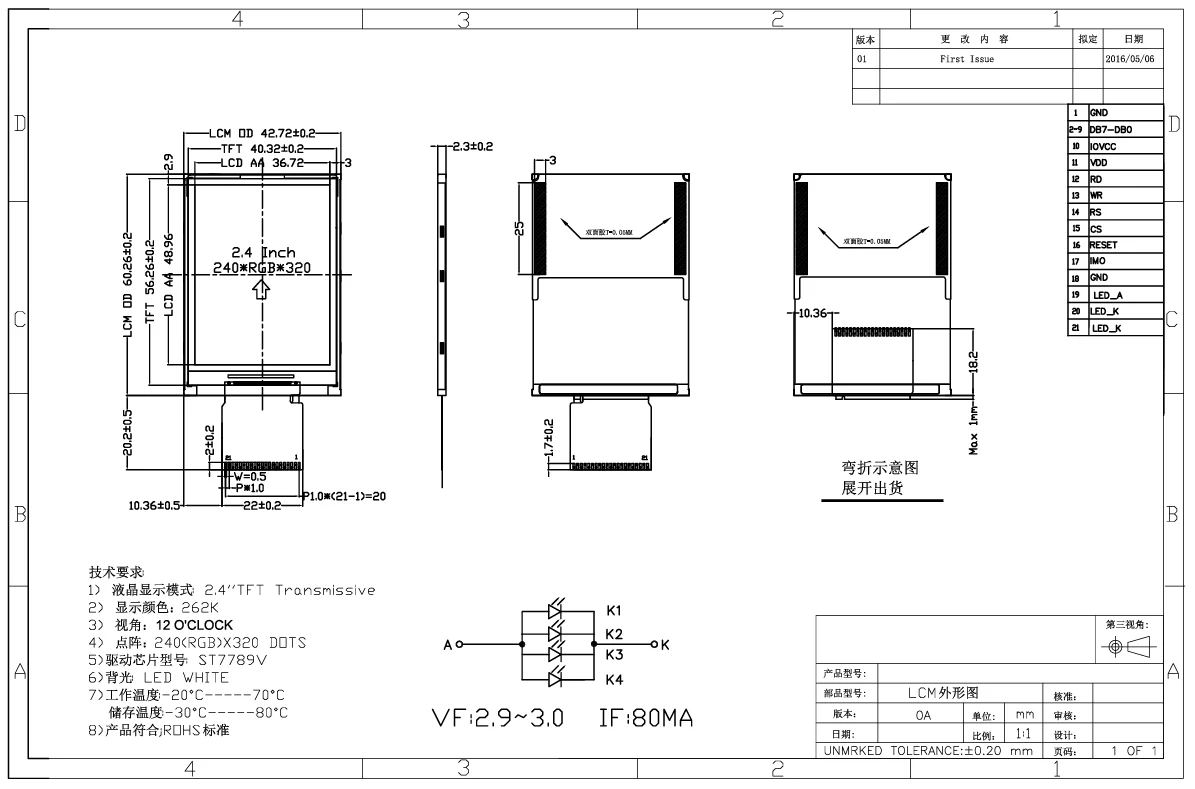

Dimensões mecânicas

39.1 (w) × 67,5 (h) × 2,4 (t) mm (excluído FPC)

Área ativa

33.06 (w) × 58,80 (h) mm

Pitch de pixel

0,18375 (w) × 0,13775 (h) mm

Especificações elétricas

· Tensão lógica (VDD): 3,0-3,6V (Tip. 3.3V)

· Tensão de entrada (VIH): 0,8 × IOVCC para IOVCC

· Tensão de entrada (VIL): -0,3V a 0,2 × IOVCC

· Consumo atual: 8MA (tip.)

Especificações de luz de fundo

· Tensão: 8.7-10.2V

· Corrente: 15–25mA

· Temp de operação: -20 ° C a +70 ° C

· Temp de armazenamento: -30 ° C a +80 ° C

Características de tempo

· Frequência clkin: 13,5–30MHz (Tip. 27MHz)

· Período de HSD: 1024-1907 Ciclos Clkin

· Sincronização vertical: 242,5-450.5h (NTSC/PAL)

Produtos padrão

Produtos personalizados

Quantidade de pedido

Prazo de entrega

Tipo de personalização

Prazo de entrega

1-30 PCs

Imediatamente

Em geral

5-8 semanas

31-100 PCs

1 semana

FPC

4 semanas

101-500 PCs

1-2 semanas

CTP

6 semanas

501-1000 PCs

2-5 semanas

B/l

6 semanas

1001-5000 PCs

4-5 semanas

Placa de motorista

8 semanas

5000+ PCs

5-7 semanas

Painel LCD

16 semanas
