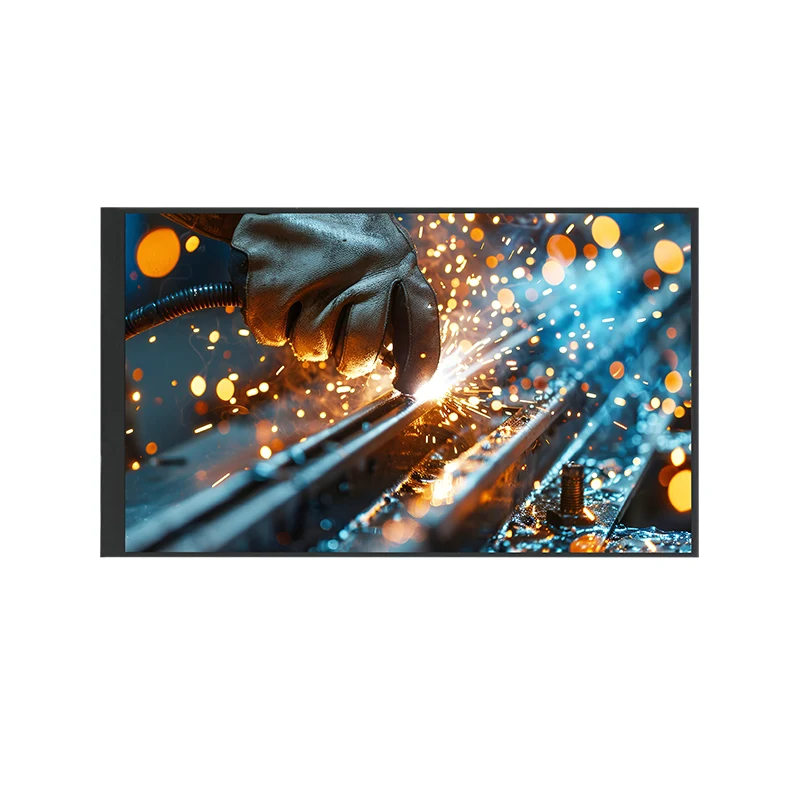

Módulo de exibição TFT LCD colorido de temperatura ampla de 6,95'

Principais recursos e cenários de aplicativos

• Imagens de alta definição: a resolução WVGA (600 × RGB × 1024) proporciona imagens nítidas e detalhadas.

• Amplos ângulos de visão e tela estável: a tecnologia IPS fornece um ângulo de visão omnidirecional de 85°, mantendo cores e contraste consistentes.

• Forte adaptabilidade à luz ambiente: Um brilho típico de 350 cd/m² combinado com uma relação de contraste de 700:1 garante excelente visibilidade em ambientes internos e semi-externos.

• Amplos campos de aplicação: Interfaces Homem-Máquina (IHM) industriais, displays de equipamentos médicos, instrumentos de teste portáteis, painéis de controle residenciais inteligentes, terminais comerciais e módulos de display IoT.

Valor principal do produto

Fornecemos aos fabricantes de dispositivos um módulo de exibição plug-and-play, estável e confiável. Isso ajuda a encurtar os ciclos de desenvolvimento de produtos, reduzir a complexidade do gerenciamento da cadeia de suprimentos e garantir uma experiência de interação visual clara e duradoura, mesmo sob condições ambientais adversas.

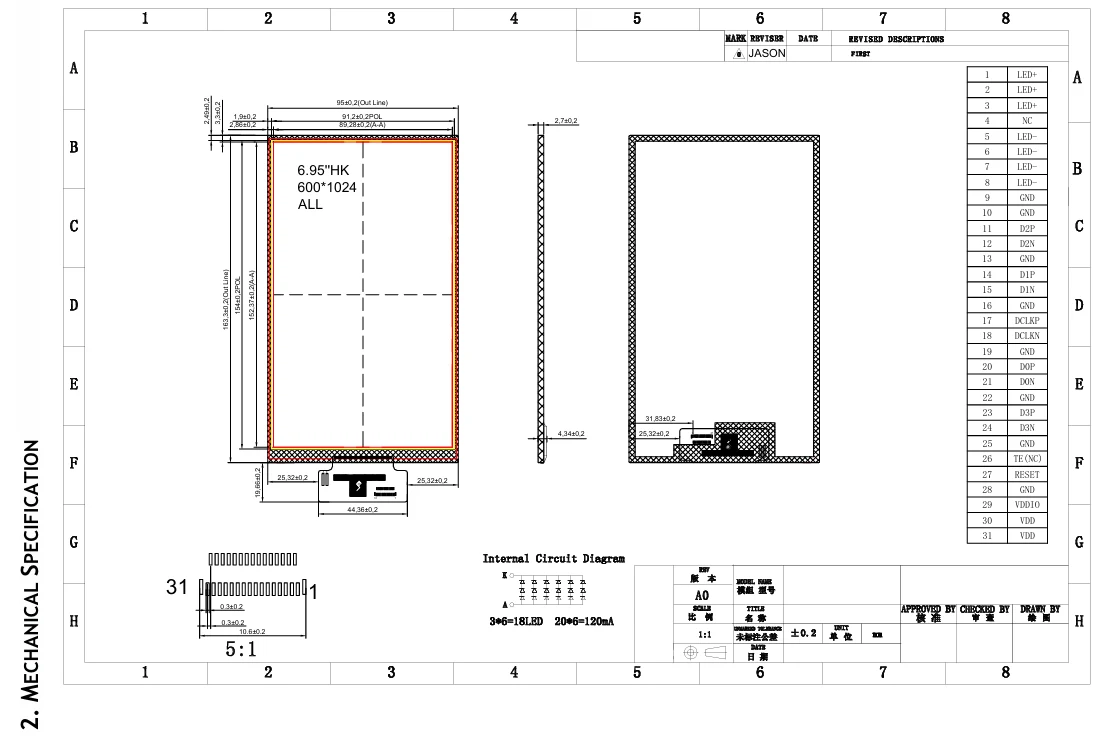

Tianfu personalizou especificação do módulo de exibição TFT LCD colorida de temperatura ampla de 6,95'

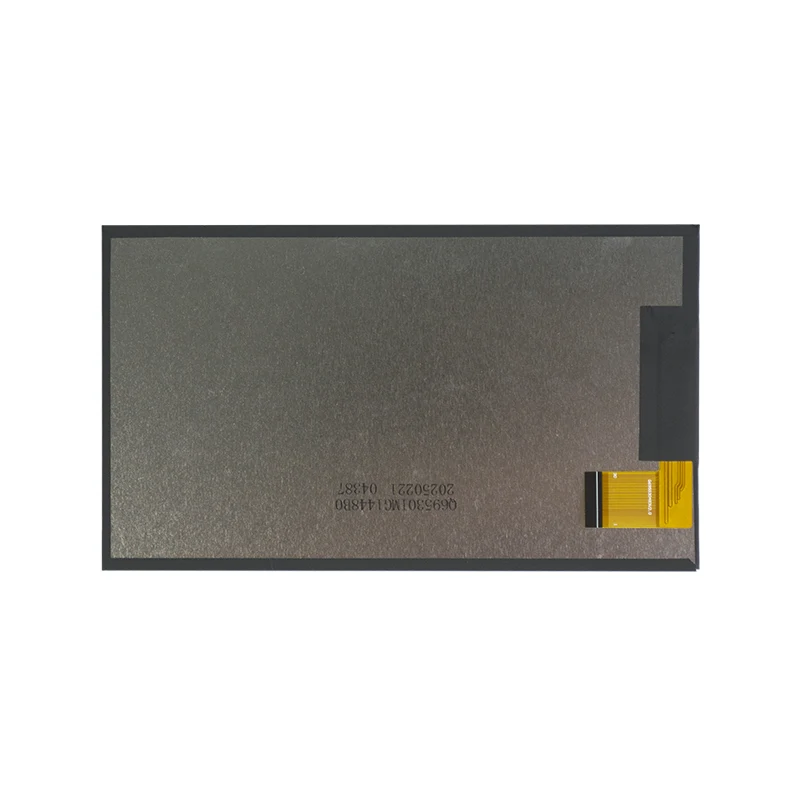

Detalhes do módulo de exibição TFT LCD colorido de temperatura ampla de 6,95' Tianfu

Compreendemos a natureza severa das aplicações industriais, e o módulo de display LCD TFT colorido de ampla temperatura de 6,95' adere aos padrões de alta qualidade em todo o projeto, seleção de materiais e processos de produção.

• Testes de produção rigorosos: cada módulo passa por testes de inicialização, testes de sinal, verificações de uniformidade de cores e inspeção de defeitos de pixel (de acordo com os padrões do setor) antes de sair da fábrica.

• Certificação de componentes principais: ICs de driver principais, LEDs de retroiluminação e outros componentes críticos são provenientes de marcas bem conhecidas para garantir fornecimento estável a longo prazo e desempenho consistente.

• Validação de adaptabilidade ambiental: Foi verificado que o módulo opera de forma estável dentro da ampla faixa de temperatura especificada, atendendo aos requisitos da maioria dos ambientes industriais e comerciais.

• Proteção ESD: O projeto do circuito inclui medidas básicas de proteção contra ESD. Recomendamos que os clientes adicionem proteção correspondente em seus projetos de produtos em nível de sistema.

Declaração de Conformidade

Este produto está em conformidade com as restrições da diretiva RoHS sobre substâncias perigosas. A produção é realizada estritamente de acordo com o sistema certificado ISO9001. Podemos ajudar no fornecimento de declarações de conformidade relevantes e documentos de suporte técnico com base nos requisitos específicos do projeto do cliente.

Serviços de personalização e fluxo de processos

Produtos padrão e personalização

Oferecemos este módulo de display LCD TFT colorido de temperatura ampla de 6,95' como um produto padrão para garantir suporte rápido de amostras e fornecimento estável de produção em massa. Ao mesmo tempo, entendemos que o seu produto pode exigir um design único, por isso oferecemos serviços de personalização flexíveis:

Personalização óptica: Ajuste o brilho (até 500 cd/m² ou superior), temperatura de cor e tratamento de superfície (antirreflexo, alto brilho, etc.).

Adaptação de interface e pinos: Dentro do escopo da viabilidade do projeto de hardware, podemos negociar ajustes no comprimento do FPC, posição da interface e definições de pinos.

Personalização estrutural: forneça designs de estrutura de plástico ou metal para se adequar ao gabinete do dispositivo e ao método de instalação.

Dimerização da luz de fundo: Suporta dimerização PWM, com faixas de frequência de dimerização ajustáveis ​​disponíveis mediante solicitação.

Processo de Cooperação

Análise de necessidades → Avaliação e cotação da solução → Teste de amostra → Confirmação do projeto → Produção experimental de pequenos lotes → Entrega em massa e rastreamento de qualidade

Temos uma equipe profissional FAE (Field Application Engineer) para fornecer suporte técnico completo ao processo, desde a seleção inicial até a implementação da produção em massa.

Q1: Para quais produtos este display é adequado principalmente?

R: Este display WVGA IPS de 6,95 polegadas é ideal para equipamentos de controle industrial (HMI), instrumentos de monitoramento médico, terminais inteligentes portáteis, leitores de código de barras portáteis, armários inteligentes e quiosques de autoatendimento. Ele foi projetado especificamente para aplicações que exigem um equilíbrio entre confiabilidade de exibição, amplos ângulos de visão e economia.

Q2: A interface é MIPI DSI, mas meu chip de controle principal usa RGB ou LVDS. Ainda pode ser usado?

R: Sim, você precisará de um chip ponte (como soluções DragonTrail ou Realtek) para converter MIPI DSI em RGB ou LVDS. Podemos fornecer recomendações para chips de ponte adequados ou projetos de referência para placas adaptadoras maduras para ajudá-lo a concluir a integração do sistema rapidamente.

Q3: Posso solicitar amostras para teste?

R: Sim. Oferecemos compras de amostra para clientes em potencial com requisitos de projeto claros. Entre em contato conosco através de nossos canais de negócios, fornecendo informações sobre sua empresa, visão geral do projeto e necessidades de testes, e providenciaremos isso o mais breve possível.

Q4: A temperatura operacional é de -10°C a 60°C. Pode ser usado em ambientes mais frios ou mais quentes?

R: Esta faixa é a temperatura operacional garantida para desempenho normal. Se o seu ambiente de aplicação exceder essa faixa (por exemplo, equipamentos externos em regiões frias), podemos avaliar uma versão personalizada para amplas temperaturas (por exemplo, estendida para -30°C~80°C), embora isso possa envolver ajustes de materiais e custos.

Q5: Com brilho de 350 nits, ele é visível ao ar livre sob a luz solar?

R: 350 cd/m² é típico para aplicações internas. Para legibilidade sob luz solar externa, recomendamos uma tela de alto brilho de 800 cd/m² ou mais, combinada com tecnologia de ligação óptica para reduzir reflexos. Podemos fornecer opções de personalização de alto brilho.

Q6: Qual é a vida útil aproximada do painel?

R: Sob condições elétricas e de temperatura especificadas, a vida útil da luz de fundo (tempo até o brilho diminuir para 50% do valor inicial) é normalmente superior a 30.000 horas. A vida útil real está intimamente relacionada ao ambiente operacional, ao projeto de dissipação de calor e à corrente de acionamento.

Q7: Vocês fornecem suporte técnico, como drivers ou código de inicialização?

R: Sim. Fornecemos aos clientes compradores especificações básicas, diagramas de temporização de interface, diagramas de circuitos recomendados e exemplos de código de inicialização para o driver IC. Para questões técnicas complexas, nossa equipe FAE fornecerá suporte profissional.

Q8: Qual é a quantidade mínima de pedido (MOQ) e qual é o prazo de entrega?

R: O MOQ para modelos padrão é normalmente de 500 a 1000 unidades, dependendo da estrutura do pedido. O prazo de entrega padrão para produção em massa é de aproximadamente 4 a 6 semanas. Para amostras urgentes ou pequenos lotes, temos um processo rápido disponível para negociação. MOQ e prazos de entrega para produtos personalizados precisam ser avaliados com base em requisitos específicos.
