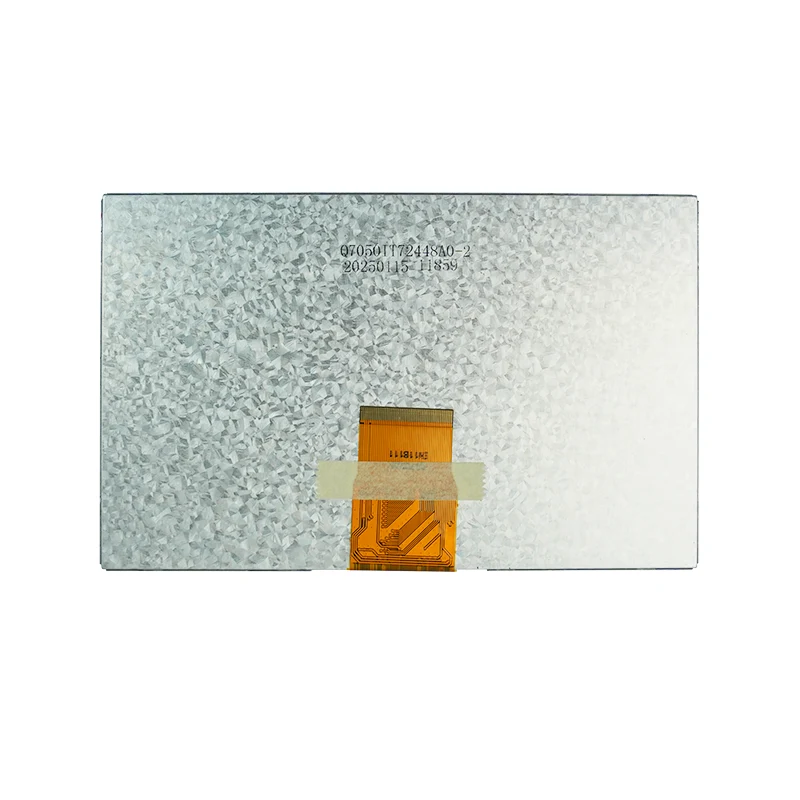

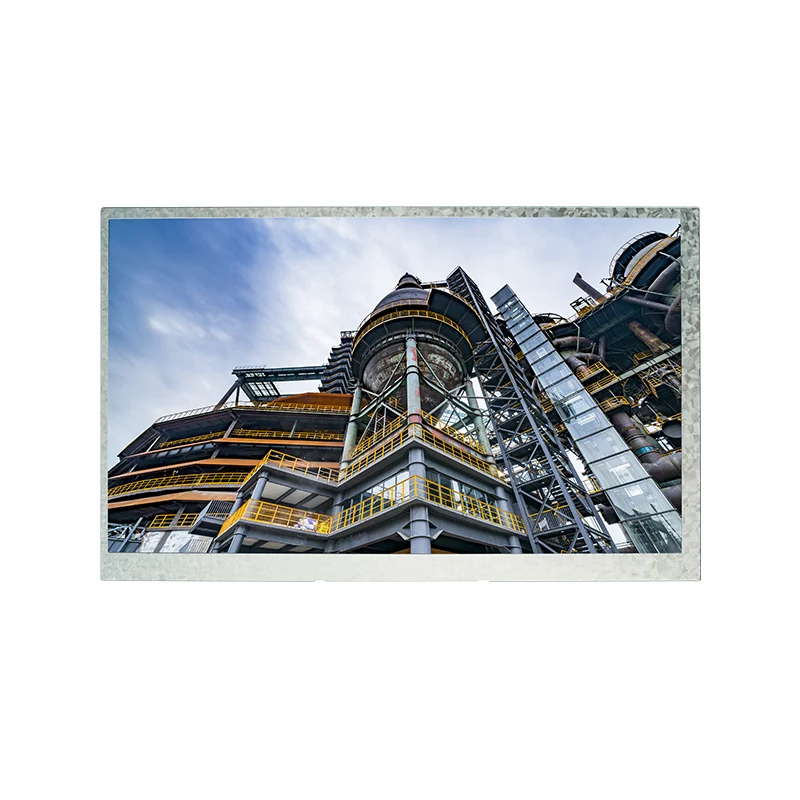

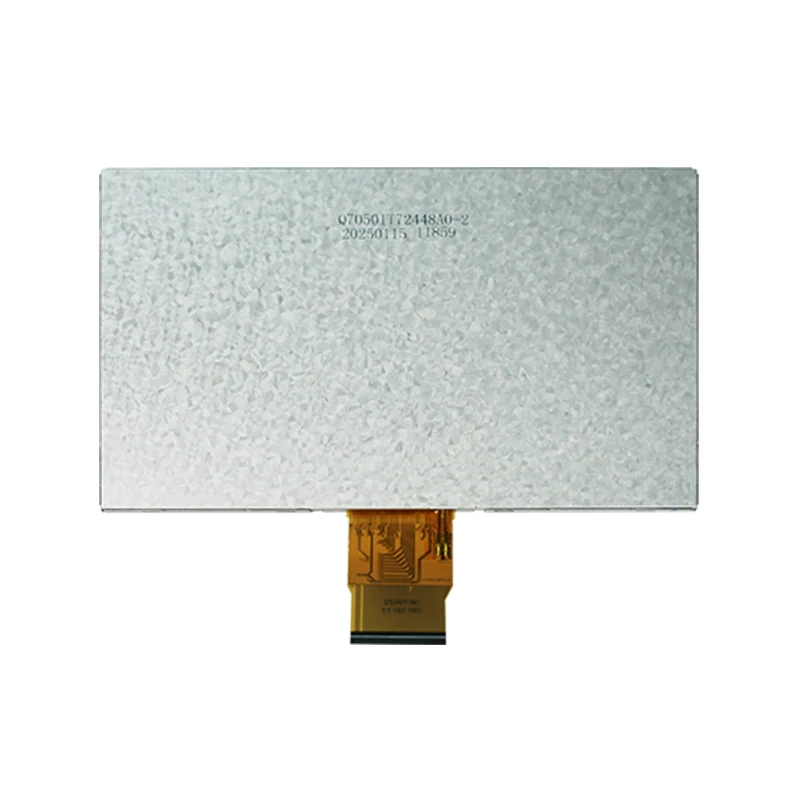

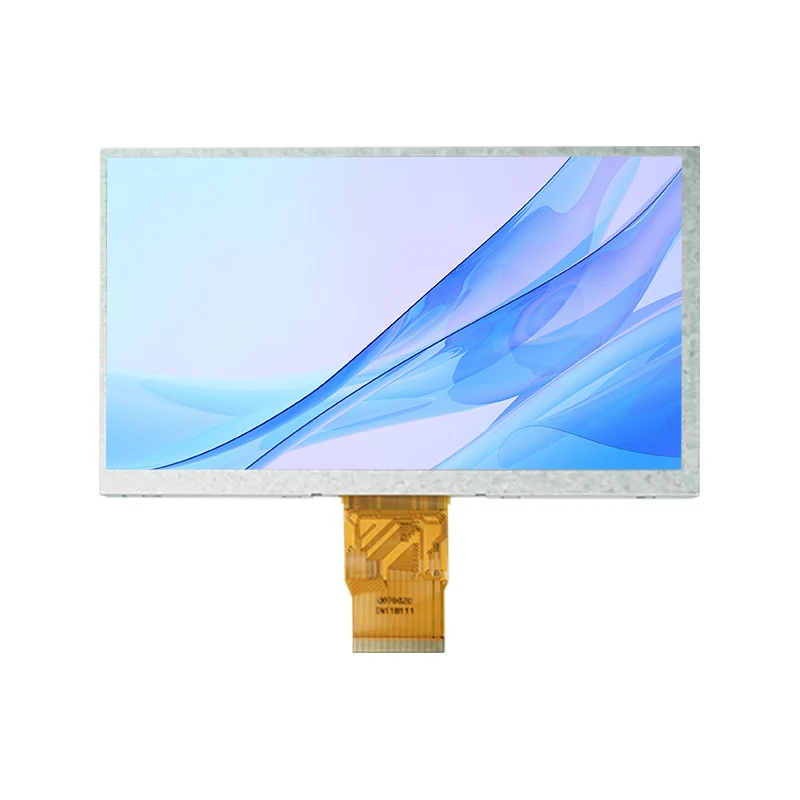

7.0 'Módulo de exibição LCD do ângulo de visualização gratuito

Especificações principais

Tamanho da exibição

IPS TFT-LCD de 7,0 polegadas

Resolução

1024 × RGB × 600 (WVGA)

Pitch de pixel

0,1506 (h) × 0,1432 (v) mm

Área ativa

154.21 (h) × 85,92 (v) mm

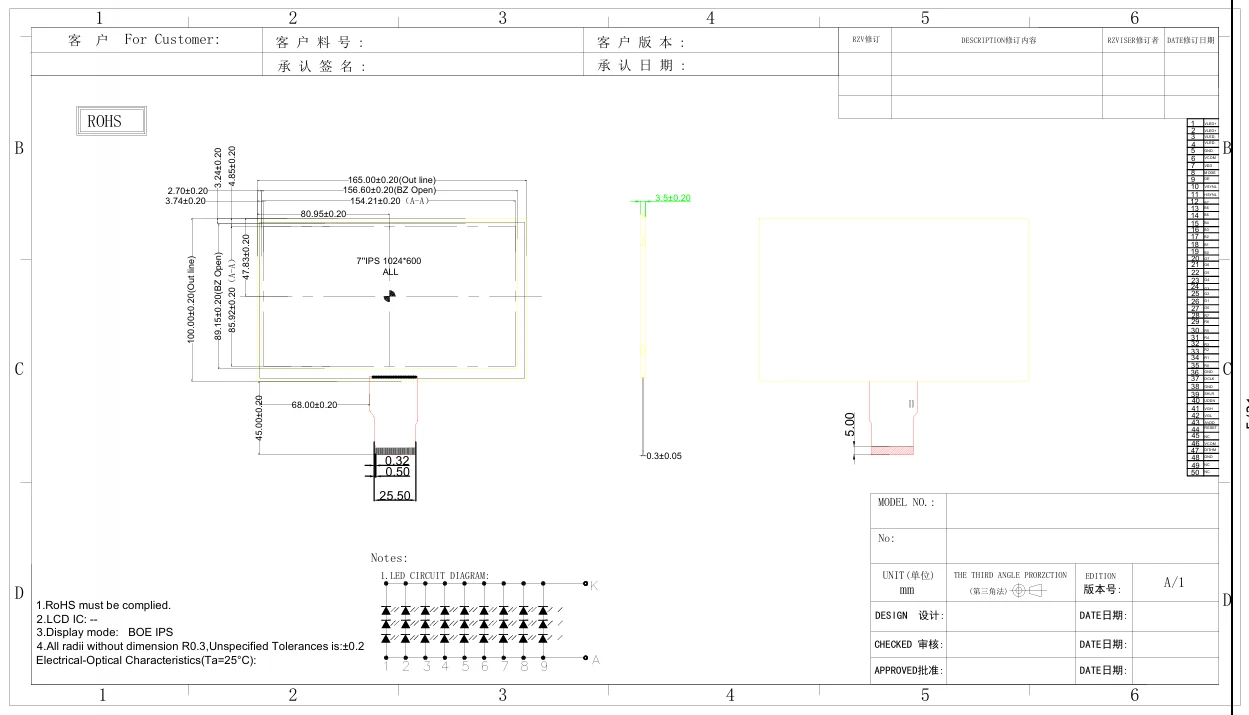

Dimensões de esboço

165 (W) × 100 (H) × 3,5 (d) mm

Modo de exibição

Normalmente preto (tecnologia IPS)

Interface

RGB paralelo TTL (FPC de 50 pinos)

Tratamento de superfície

Anti-Glare (revestimento rígido 2H/3H)

Características elétricas

Tensão de alimentação digital (VDD)

3.3V (3,0-3,6V)

Tensão de alimentação analógica (AVDD)

9.6V (9,4-9.8V)

Tensão do portão TFT (VGH/VGL)

18V (17–19V) / -6V (-7-5V)

Consumo atual (tip.)

VDD: 30MA, AVDD: 35MA, VGH: 0,5mA, VGL: 1MA

Tensão/corrente da luz de fundo

9.6V (8.4-10,6V) / 180mA (27 LEDs)

Temperatura operacional

-20 ° C a +70 ° C.

Temperatura de armazenamento

-30 ° C a +80 ° C.

Características ópticas

Luminância (Tip.)

450 cd/m² (ponto central)

Taxa de contraste (Tip.)

800: 1 (ângulo de visualização de 0 °)

Tempo de resposta (tip.)

25ms (ascensão + queda)

Ângulo de visualização (h/v)

80 °/80 ° (Cr> 10)

Gama de cores (NTSC)

50%

Cromaticidade (branco)

X: 0,230-0.330, y: 0,260-0,360

Interface e controle

Tipo de conector

Hirose FH12A-50S-0.55H (FPC de 50 pinos)

Entrada de dados

RGB de 8 bits (profundidade de cor de 24 bits)

Modos de sincronização

Modo de Modo (padrão) / HS / VS

Digitalizar controle de direção

L/R (mudança esquerda/direita)/UPDN (varredura para cima/para baixo)

Suporte de Dithering

Resolução de 8 bits (H) ou 6 bits (L)
