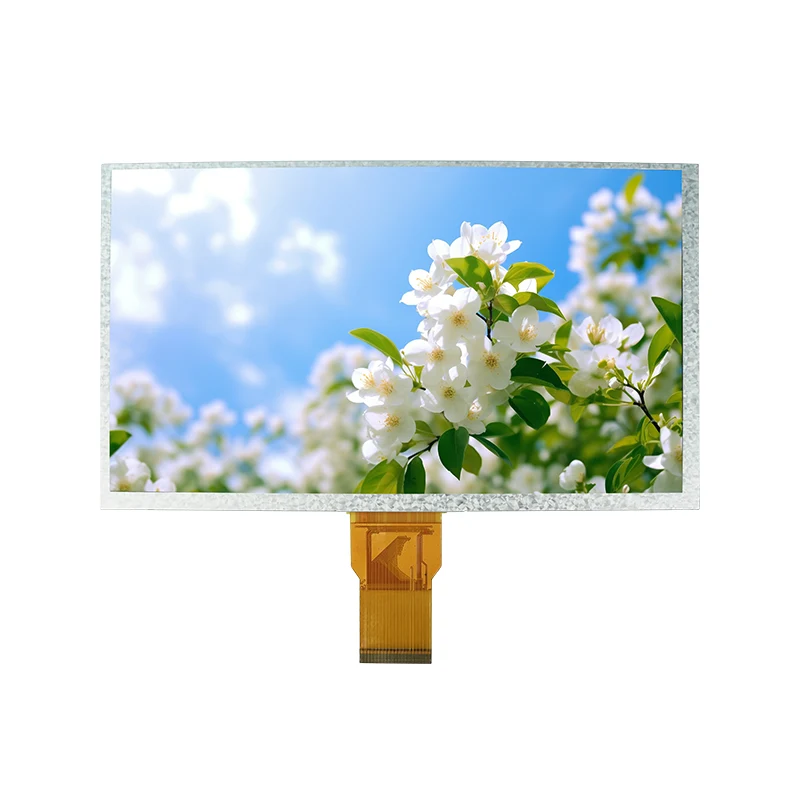

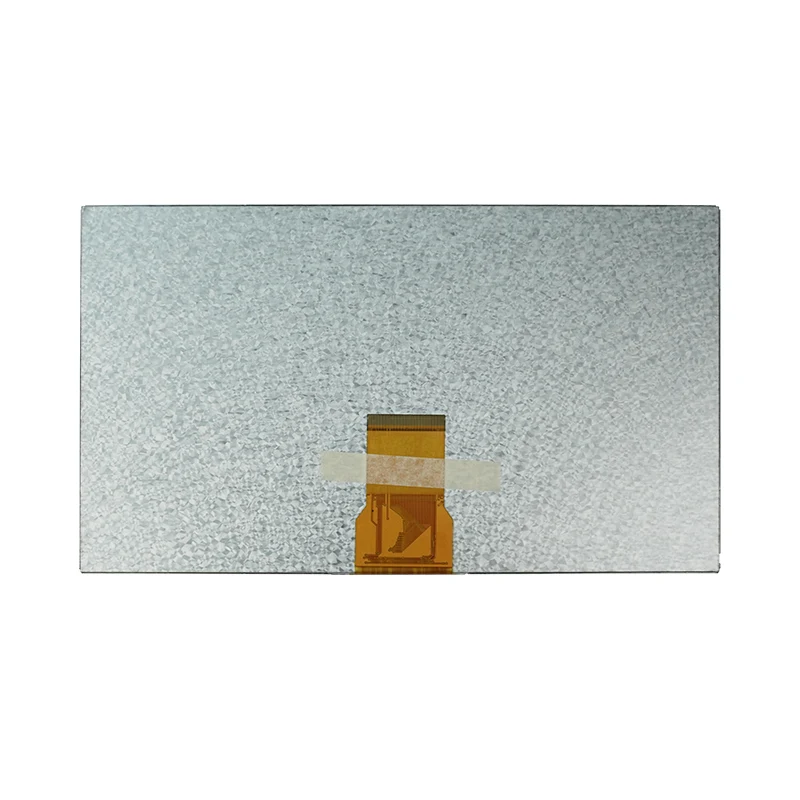

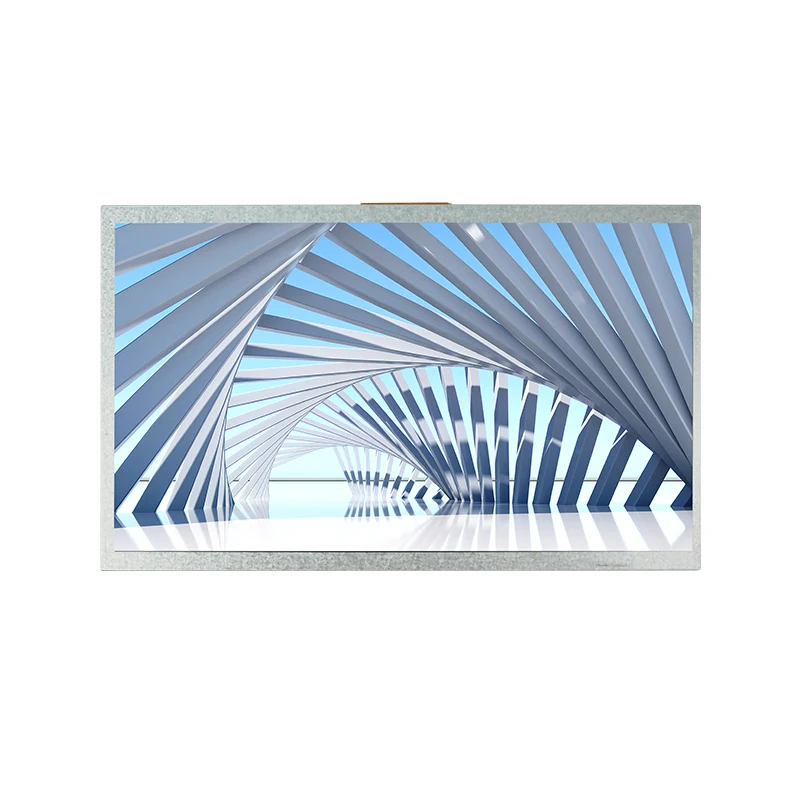

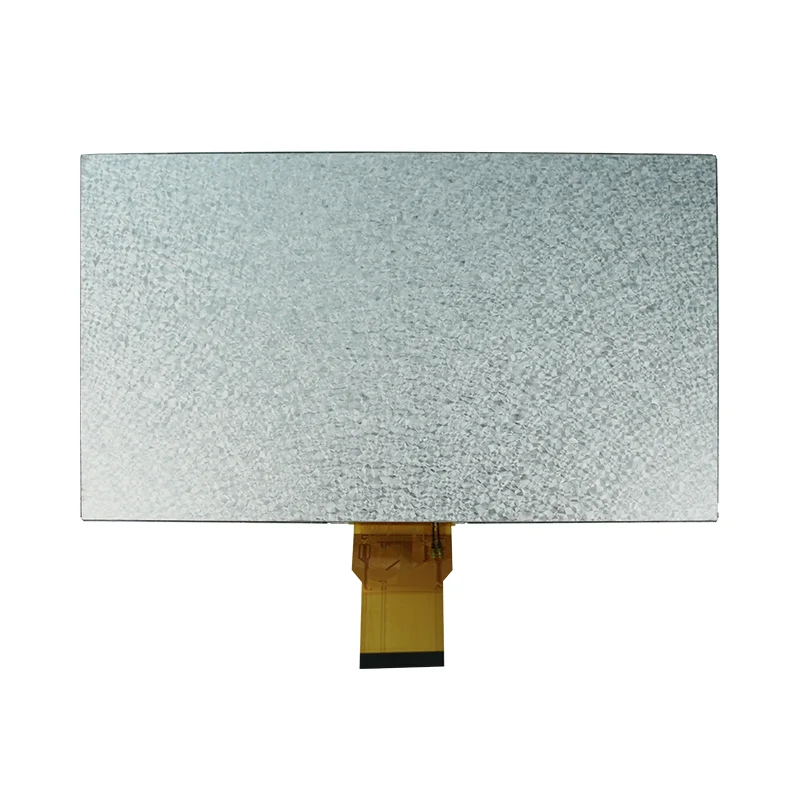

Módulo de tela LCD TN TFT de alta luminosidade de 9,0'

Principais recursos

• Clareza superior: LCD TFT de 9,0 polegadas com resolução de faixa RGB de 800×480 e tecnologia Normal White TN para imagens nítidas e de alto contraste.

• Confiabilidade Robusta: Funciona perfeitamente em temperaturas extremas (-20°C a 70°C), ideal para aplicações industriais e externas.

• Integração perfeita: interface RGB paralela de 24 bits e embalagem COG garantem um design compacto e leve com compatibilidade versátil.

• Eficiência Energética: Consumo de energia ultrabaixo com retroiluminação otimizada de 18 LED (corrente total de 120 mA).

• Robusta flexibilidade de alimentação: Suporta amplas faixas de tensão (Digital: 2,8–3,3V, Analógico: 9,4–9,8V, Gate: ±5,4–19V) para desempenho estável em condições adversas.

Técnico Especificações

 Detalhes

Aplicações e soluções industriais

Engenheiros e equipes de compras escolhem este módulo LCD TFT TN de 9,0" quando precisam resolver desafios específicos de aplicação:

• Painéis de controle industriais:Precisa de um monitor com desempenho consistente em ambientes de fábrica sem ar condicionado? A ampla temperatura operacional de -20°C a 70°C e a estrutura COG (Chip-on-Glass) proporcionam um tempo de atividade robusto 24 horas por dia, 7 dias por semana para sistemas de automação de fábrica e IHM.

• MDispositivos de monitoramento médico:Preocupado com as restrições de energia e espaço em equipamentos clínicos portáteis? A retroiluminação otimizada de 18 LEDs (corrente total de 120 mA) prolonga significativamente a vida útil da bateria para instrumentos médicos portáteis sem comprometer a clareza do texto do display.
• Interfaces domésticas inteligentes e IoT:Procurando uma tela compacta e de perfil fino que simplifique o layout do seu hardware? A interface RGB paralela padrão de 24 bits e o design leve permitem integração perfeita em dispositivos inteligentes, sistemas de controle de acesso e intercomunicadores de segurança, acelerando seu tempo de lançamento no mercado.
• Terminais de serviço internos e vendas:Procurando um display de alto desempenho e econômico para varejo interno? O brilho de 120cd/m² e a econômica tecnologia WVGA TN proporcionam visibilidade nítida e de alto contraste para quiosques internos de bilheteria, máquinas de venda automática e instrumentos de teste de mesa.

Suporte pós-venda e serviços técnicos

A Tianfu Display está por trás de cada módulo TN TFT LCD de 9,0" com suporte de engenharia abrangente e serviços pós-venda premium. Não enviamos apenas componentes de exibição - garantimos que a integração de seu hardware seja bem-sucedida desde o estágio de protótipo até a produção em massa.

Cobertura de garantia e garantia de qualidade

• Garantia padrão de 12 meses:Cobre totalmente defeitos de fabricação, falhas de luz de fundo e anomalias de exibição em condições normais de operação.
• Opções de garantia estendida:Disponível para pedidos de volume no atacado ou aplicações industriais de missão crítica — entre em contato com nossa equipe técnica de vendas para planos de cobertura personalizados.

Serviços de engenharia e personalização B2B

1. Personalização de FPC e interface:O comprimento, o formato e as definições dos pinos do Circuito Impresso Flexível (FPC) podem ser adaptados para se adequar ao design do seu gabinete.
2. Ajuste de luz de fundo e brilho:Suporta atualizações de alto brilho (até 1.000 /cd/m2) para requisitos de legibilidade em ambientes externos ou vida útil personalizada do LED.
3. Integração do painel de toque:Perfeitamente compatível com soluções multitoque de painel de toque resistivo (RTP) ou painel de toque capacitivo projetado (PCAP).

Suporte Técnico e Assistência de Engenharia

1. Consulta de Engenharia Pré-Vendas:Nossos engenheiros analisam os requisitos da sua aplicação, o ambiente operacional e a compatibilidade da interface antes da entrega da amostra.
2. Suporte a firmware e driver:Forneça código de inicialização, parâmetros de tempo e documentação de interface para integração RGB de 24 bits, reduzindo seu ciclo de desenvolvimento.
3. Suporte à personalização:Para modificações de Backlight, FPC, TP ou COG, nossa equipe gerencia todo o processo de mudança de engenharia, desde o protótipo até a produção em massa.
4. Suporte no local:Para parceiros estratégicos e clientes de grande volume, está disponível assistência técnica no local para fases críticas de integração.

Processo de serviço – da integração à produção

Acreditamos na confiança baseada em dados. Para cada lote de produção, fornecemos:

1. Relatórios de controle de qualidade de entrada (IQC):Registros de inspeção de matéria-prima para componentes de vidro, IC, luz de fundo e FPC.
2. Dados de controle de qualidade do processo (PQC):Acompanhamento de rendimento em tempo real, inspeção de linha de colagem e registros de teste de envelhecimento.
3. Relatórios de controle de qualidade de saída (OQC):Registros de inspeção final, incluindo uniformidade de brilho, gama de cores e integridade do sinal da interface.
4. Rastreabilidade do lote:Cada módulo é rastreável até a data de produção, número do lote e parâmetros-chave do processo, permitindo uma rápida análise da causa raiz caso surjam problemas.

FAQs – Perguntas comuns pós-venda

• Q1: Qual é o prazo típico para substituição em garantia?

◦ UM:Para defeitos de fabricação confirmados ou não conformidades de qualidade dentro do período de garantia de 12 meses, as unidades de reposição são processadas rapidamente. Os itens de estoque padrão normalmente são enviados dentro de 48 horas para minimizar o tempo de inatividade da produção.

•P2: Vocês fornecem suporte de engenharia para questões de integração?

◦ UM:Sim, é fornecido suporte absoluto à integração de hardware e software. Nossos engenheiros de P&D auxiliam você com códigos de inicialização, ajustes de parâmetros de temporização RGB/TTL de 24 bits, depuração de interface e verificações de ajuste mecânico durante toda a fase de projeto.

• P3: Posso obter relatórios de análise de falhas para módulos devolvidos?

◦ UM:Sim. Para problemas de qualidade de lote ou devoluções de aplicações industriais críticas, nosso laboratório de controle de qualidade realiza análises profundas de causa raiz em nível de componente e entrega um relatório oficial de análise de falhas (formato de relatório 8D) dentro de 3 a 5 dias úteis.

• Q4: E se eu precisar de suporte após o período de garantia?

◦ UM:Oferecemos serviços de reparo pagos contínuos e consultoria técnica de longo ciclo de vida para módulos pós-garantia. Para apoiar projetos industriais de longo prazo, garantimos a disponibilidade estável de componentes legados e substituições imediatas por pelo menos mais de 5 anos.
